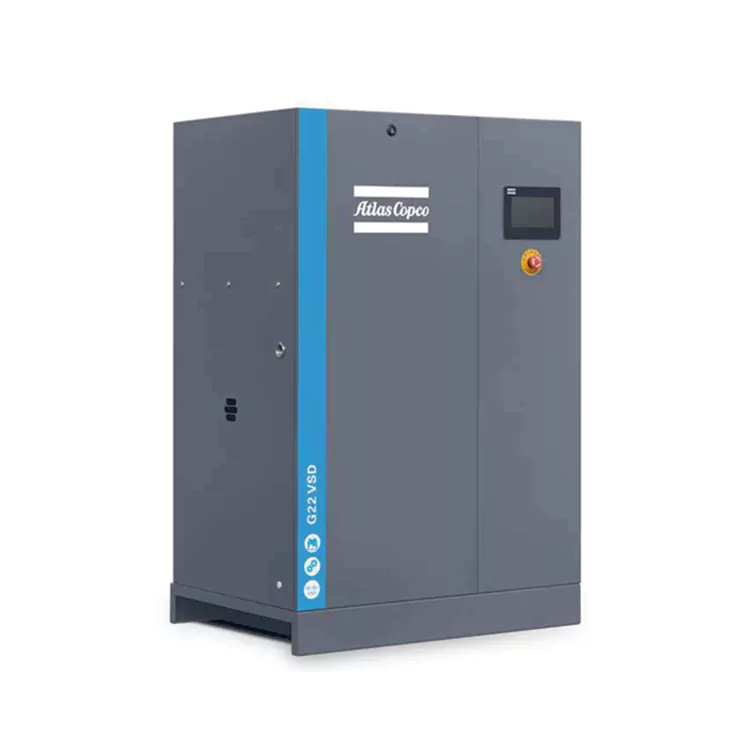

VSD zračni kompresor s spremenljivo frekvenco

Osnovna prednost

Visoka zanesljivost

Zračni kompresor VSD s spremenljivo frekvenco je zasnovan posebej za neprekinjeno delovanje.

Zanesljivo lahko deluje pri temperaturah do 46 °C/115 °F.

Zagon s spremenljivo frekvenco lahko zmanjša obremenitev ključnih komponent in zniža zagonski tok.

Standardno opremljen z visokotemperaturnim termostatskim ventilom.

Nizki obratovalni stroški

VSD tehnologija lahko doseže do 35 % prihranek energije.

IE4 visoko učinkovit oljno hlajen motor s trajnimi magneti (PM).

Napredne komponente prenašajo več zraka z večjo učinkovitostjo.

Enostaven za namestitev in vzdrževanje

Na izbiro so na voljo različice za namestitev na tla ali rezervoar.

Manjša tlorisna površina zagotavlja fleksibilnost vgradnje.

Glavne komponente, separator olja in filter so enostavni za vzdrževanje in uporabo.

Smo profesionalni proizvajalec in dobavitelj zračnih kompresorjev na Kitajskem. Vabljeni k posvetovanju in nakupu.

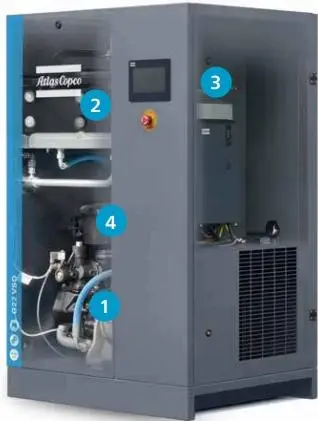

Frekvenčni pogon

1. Visoko učinkovit pogonski sistem

Pogonski sistem uporablja visoko učinkovite motorje s trajnimi magneti (IPM), ki ustrezajo standardu IE4.

Razumen in izvrsten dizajn lahko doseže odličen učinek hlajenja olja.

Zaščita IP54.

2. Hladilni sistem z rebri v obliki črke W

Zasnova W-fin zagotavlja zanesljivo delovanje v težkih pogojih.

Aksialni ventilatorji lahko povečajo učinkovitost hlajenja.

3. Elektro omarica

Napredni krmilnik z zaslonom na dotik.

Frekvenčni pretvornik, posebej zasnovan za zračne kompresorje, lahko zagotovi samoregulacijski nadzor v neobičajnih situacijah.

4. Vzdržljivi oljni filtri/ločevalniki olja

Oljni filter je opremljen z vgrajenim obvodnim ventilom.

Zakaj potrebujemo VSD?

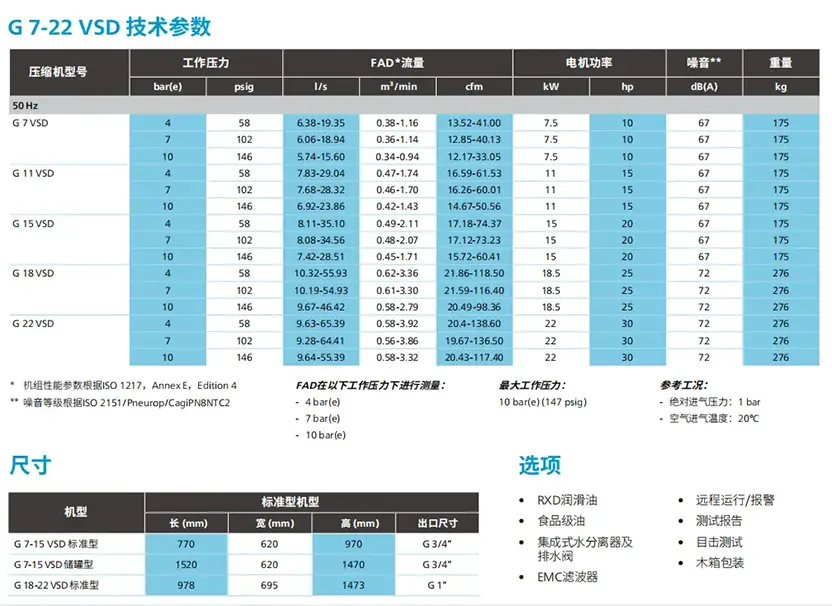

Tehnologija pogona s spremenljivo hitrostjo G7-22 VSD omogoča, da hitrost motorja kompresorja ustreza vaši potrebi po zraku.

V primerjavi s tradicionalnimi stroji za nakladanje/razkladanje lahko zračni kompresor VSD s spremenljivo frekvenco prihrani do 35 %* energije. Poleg tega se lahko oljno hlajeni motor s trajnim magnetom GVSD zažene in ustavi pod polnim tlakom sistema brez razbremenitve. Odpravlja tudi vpliv koničnega toka med zagonom.

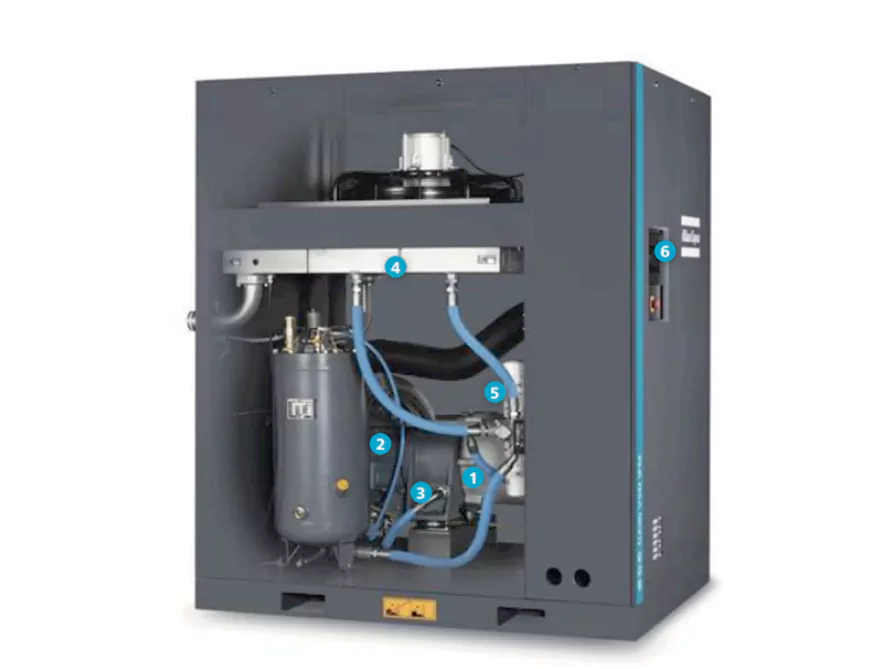

Značilnosti izdelka

① Manjša površina

Zračni kompresor VSD s spremenljivo frekvenco prihrani več prostora za namestitev in lahko namesti več strojev znotraj omejenega prostora.

② Vijačni nosilec

· Asimetrični profil rotorja in skrbno izbrani ležaji.

· Visokozmogljivi rotorji občutno zmanjšajo obratovalne stroške.

③ Učinkovit hladilnik

Temperatura izpušnih plinov glave stroja je v razumnem območju, kar zmanjšuje izgube zaradi izpadov, ki jih povzročajo visoke temperature.

Jedro vodnega hladilnika iz nerjavečega jekla ima večjo odpornost proti koroziji.

Optimizirana zasnova zmanjšuje stroške vzdrževanja in zagotavlja zanesljivejše delovanje.

④ Visoko učinkovit separator olja in plina

Zmanjšajte padec tlaka in zmanjšajte porabo energije.

Nizka poraba goriva, nižji stroški vzdrževanja in daljša življenjska doba.

Optimalno zasnovan separator olja in plina zmanjša vsebnost olja in poveča stabilnost.

⑤ Visoko učinkovit motor

Visoko učinkovit motor IE3 (izolacija razreda F) lahko zagotovi neprekinjeno normalno delovanje tudi v težkih okoljih.

Prav tako lahko zagotovi dolgoročno stabilno delovanje v težkih okoljih.

⑥Elektronikonov nadzorni sistem MK5&SmartLink

Jasna in enostavna navodila vam omogočajo, da hitreje obvladate pomembne nastavitve in podatke.

Spremljajte stanje delovanja in vzdrževanja opreme.

SmartLink lahko na daljavo spremlja stanje delovanja kompresorja.

⑦ Priročna namestitev, uporaba in vzdrževanje

Za ohišje ni potrebna podlaga, enostavna namestitev.

Popolnoma integrirana, tiha napa.

Priročen za transport in enostaven za vzdrževanje.

Atlas: Katere so edinstvene značilnosti Copcovega integriranega G(L)VSD?

1.Elektronikon lahko krmili kompresor in integrirani frekvenčni pretvornik ter tako zagotavlja varnost opreme.

2. Delovni tlak lahko poljubno izberete od 3,5 do 10 barov, s čimer zmanjšate stroške električne energije.

3. Frekvenčni pretvornik in motor sta posebej zasnovana (opremljena z zaščito ležajev) za doseganje visoke učinkovitosti znotraj dovoljenega območja variacije hitrosti.

4. Posebej zasnovan motor s spremenljivo frekvenco zadostuje za izpolnitev hladilnih zahtev motorja in kompresorja.

5. Vsi kompresorji Atlas Copco G(L)VSD so prestali EMC testiranje in certificiranje. Delovanje kompresorja ne bo vplivalo na zunanje naprave in obratno.

6. Posebej zasnovan za mehanske izboljšave odpravlja skrbi zaradi vibracij znotraj območja pretvorbe frekvence.

7. Odstranite "hitrostno okno", ki ne prispeva k varčevanju z energijo in stabilnemu delovnemu tlaku. Območje nastavitve količine plina je od 30 % do 100 %.

8. Tlačni pas cevovodnega omrežja se vzdržuje v območju 0,10 bara in 1,5 psi.

Zakaj izbrati zračni kompresor Atlas?

Učinkovito

Visoko učinkoviti kompresorji serije VSDiPM v povprečju prihranijo do 35 %* energije v primerjavi s kompresorji, ki delujejo pri določenih hitrostih

Stopnja učinkovitosti motorja je enakovredna standardu IE4 z neposrednim pogonom, kar dodatno zmanjšuje izgubo energetske učinkovitosti

Edinstvena zasnova sesalnega ventila zmanjša padec sesalnega tlaka in izgubo zraka

Inteligenten

Poseben frekvenčni pretvornik kompresorja, regulacija spremenljive hitrosti za izpolnjevanje delovnih zahtev v različnih delovnih pogojih

Krmilnik Elektronikon z zaslonom na dotik poenostavi nadzor in vzdrževanje

Modularna zasnova izpolnjuje različne zahteve glede zmogljivosti in visoko stopnjo izkoristka materiala

Zanesljiv

Popolnoma zaprta zasnova verige pogona s spremenljivo frekvenco zagotavlja zanesljivo delovanje v težkih okoljih

Modularna zasnova z uporabo zanesljivih komponent, ki so bile preverjene na zrelih modelih

Hladilnik ima obliko valovitega plavuti, ki lahko zagotovi stabilno odvajanje toplote stroja tudi v težkih okoljih

Atlas Copco je primerjal več naprav in izvedel dolgoročne teste, da bi ugotovil, da GAVSD IPM v povprečju prihrani več kot 35 % več energije kot model GA s fiksno frekvenco.

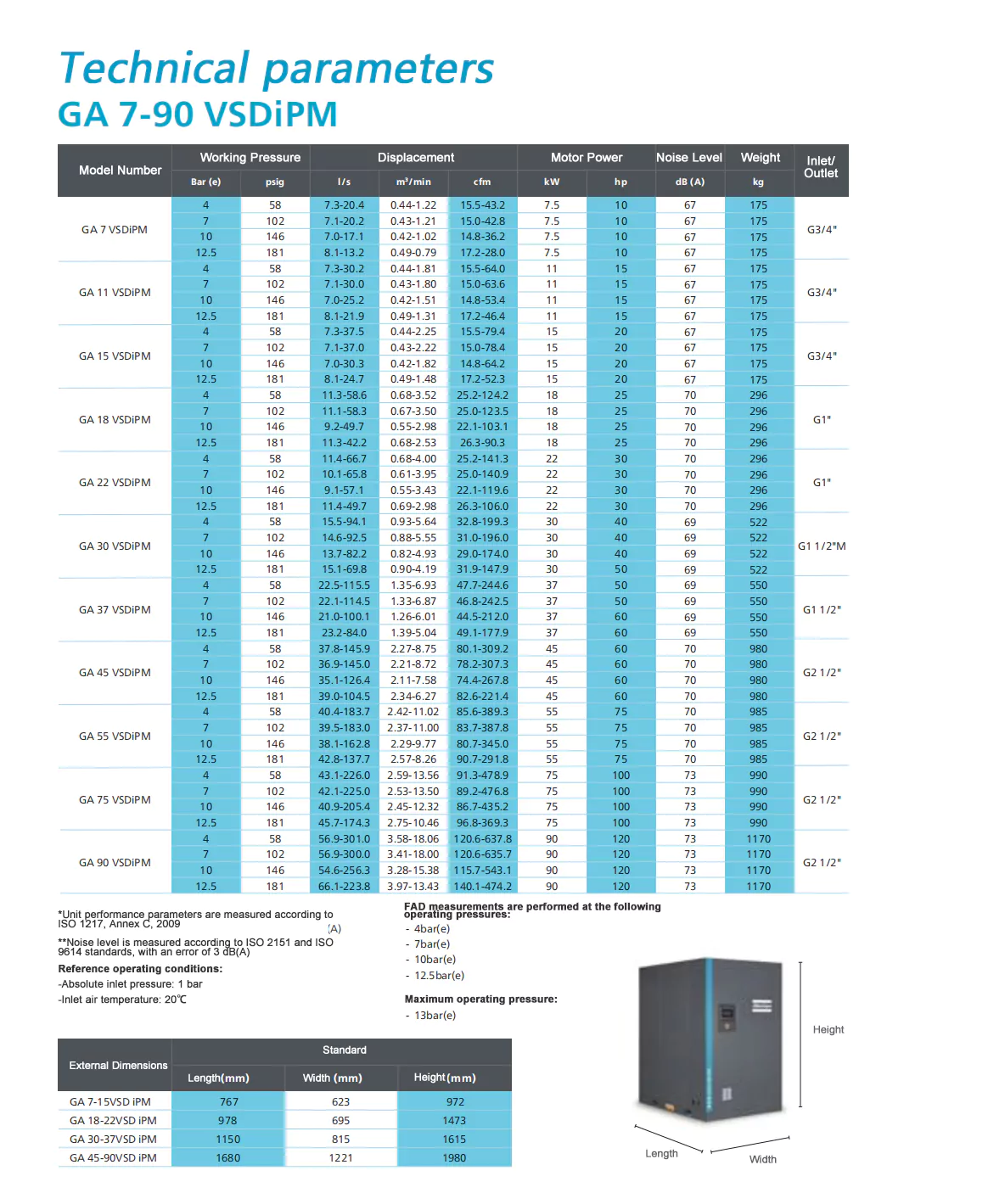

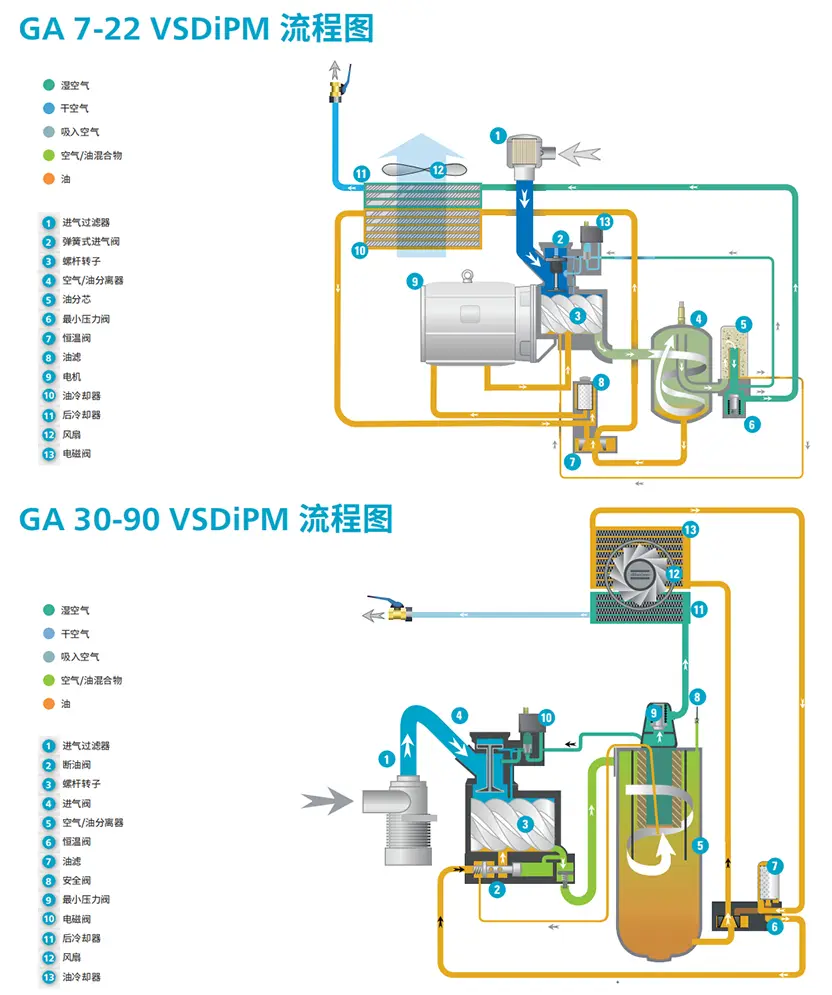

GA7-22 VSDiPM

Odličen pogon, inteligenten nadzor

GA30-90VSDiPM je resnično energetsko varčen inverterski zračni kompresor za vas. Njegov inovativni pogonski sistem in namenska inverterska zasnova za zračne kompresorje vam lahko prihranita do 35 % energije, s čimer zagotovite trajnostno proizvodnjo in občutno znižate stroške delovanja.

① Motor s trajnim magnetom (iPM).

· Stopnja učinkovitosti je enakovredna standardu IE4

· Posebna zasnova prehoda za olje omogoča učinkovitejše hlajenje

· Motor ima zaščitni razred IP66 in izolacijski razred H

· Oljno hlajen motor, hladilni ventilator ni potreben

② Rotor kompresorja

· Oblikoval in izdelal Atlas Copco

· Zanesljivo, učinkovito in tiho

③ Visoko učinkovit pogonski sistem

· Učinkovit in zanesljiv neposredni pogon (GA45-75VSDIPM)

· Inovativen sistem zobniškega prenosa, enostaven za vzdrževanje (GA90VSDIPM)

· Popolnoma zaprt motor, hlajen z oljem

④ Klasičen hladilni sistem

· Neodvisen hladilnik olja in dodatni hladilnik

· Zasnova valovitih lamel zagotavlja stabilno delovanje kompresorja v težkih okoljih

· Aksialni ventilatorji z visokim pretokom zagotavljajo vrhunsko učinkovitost hlajenja

· Nižje temperature zagotavljajo učinkovito delovanje

⑤ Robusten sistem za filtriranje/ločevanje olja

· Oljni filter je opremljen z obvodnim ventilom

· Vrteča se zasnova, enostavna za vzdrževanje

⑥Elektronikon krmilnik z zaslonom na dotik

· Opremljen je z inteligentnim algoritmom za optimizacijo sistemskega tlaka in zmanjšanje porabe energije celotnega stroja

· Na voljo so daljinski upravljalnik, alarmni izhod, načrti vzdrževanja in servisiranja ter diagnostika omrežja

· Opremljen je z daljinsko diagnostiko Smartlink za spremljanje statusa sistema v realnem času

⑦ Namenski frekvenčni pretvornik Neos (primeren za GA 45-90 VSDiPM)

· Poseben frekvenčni pretvornik za zračne kompresorje s spremenljivo frekvenco s trajnim magnetom

· Stopnja zaščite IP5x

· Trdno aluminijasto ohišje zagotavlja stabilno delovanje v težkih pogojih

· Modularna zasnova, kompaktna struktura, enostavnost in uporabniku prijazna

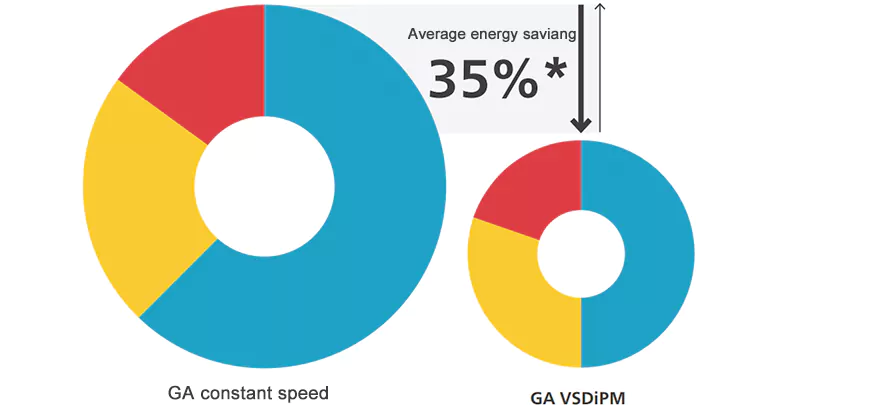

VSDiPM lahko prihrani do 35 %* energije

Serija VSDiPM podjetja Atlas Copco lahko samodejno prilagaja hitrost motorja za natančen nadzor in izpolnjevanje zahtev strank glede porabe plina. V primerjavi s kompresorji, ki jih poganja določeno število vrtljajev, VSD zračni kompresor s spremenljivo frekvenco v povprečju prihrani do 35 % energije.

Zakaj izbrati tehnologijo Atlas Copco s spremenljivo hitrostjo?

Ko povpraševanje po plinu močno niha (20%-100%), lahko povprečni prihranek energije doseže do 35%*

Krmilnik Elektronikon® gladko prilagaja hitrost motorja glede na nihanje tlaka

Ni odpadkov zaradi prostega teka ali izpuščanja

Kompresor se lahko zažene/ustavi pri polnem tlaku brez odpadkov pri praznjenju

Ni koničnega zagonskega toka in nima vpliva na električno omrežje

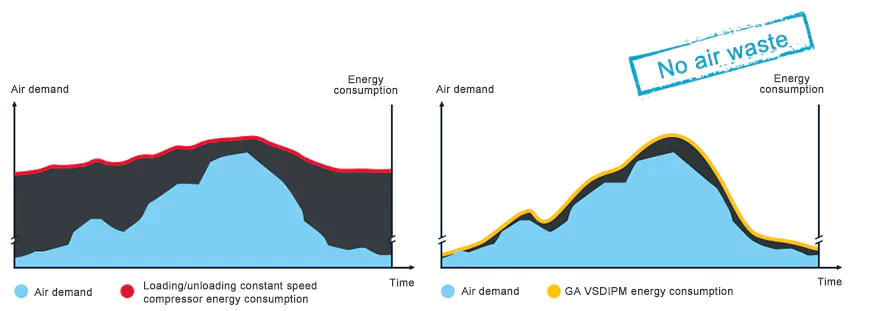

S poglobljenim raziskovanjem in meritvami je bilo ugotovljeno, da povpraševanje po stisnjenem zraku v večini proizvodnih okolij močno niha na dnevni, tedenski in mesečni ravni, hkrati z nihanjem povpraševanja po stisnjenem zraku pa se močno spreminja tudi oskrba kompresorjev s plinom.

Atlas Copco je primerjal več naprav in izvedel dolgoročne teste, da bi ugotovil, da GAVSD IPM v povprečju prihrani več kot 35 % več energije kot model GA s fiksno frekvenco.
