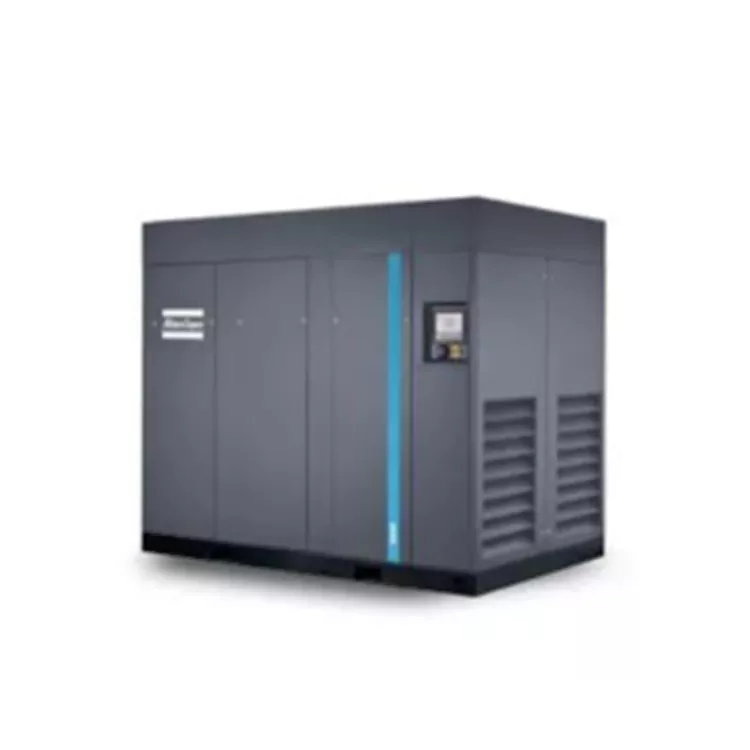

Nizkotlačni brezoljni vijačni zračni kompresor

Prednosti izdelka

Pogonski sistem brez vzdrževanja

• Brez vzdrževanja, popolnoma zaprt, preprečuje vdor prahu in smeti

• Nizkotlačni brezoljni vijačni zračni kompresor je primeren za težka okolja

• Visoko učinkovit zobniški pogon, brez izgube učinkovitosti sklopk

• Najvišja delovna temperatura okolja za standardni model je 46˚C, za visokotemperaturni model pa 55˚C

Ultra učinkovit motor

• Razred učinkovitosti motorja IE4

• Zaščitni razred IP55, izolacijski razred F, temperaturni razred B

• Nepogonski del uporablja ležaje, mazane z mastjo, ki ne potrebujejo vzdrževanja

•  Primeren za neprekinjeno delovanje v težkih okoljih

Robusten vrtljivi oljni filter

• Učinkovito filtriranje nečistoč v olju za podaljšanje življenjske dobe delov

• Oljni filter je opremljen z obvodnim ventilom

Neodvisen super velik zasnovan hladilnik olja in naknadni hladilnik

•Nizka temperatura na izstopu iz rotorja zagotavlja dolgo življenjsko dobo olja

• Vgrajeni mehanski separator pare in vode lahko odstrani skoraj 100 % kondenzirane vode

• Zasnova za razbremenitev odpravlja toplotni šok v toplotnem izmenjevalniku

Elektronikon® krmilnik z zaslonom na dotik

• Na voljo so daljinski upravljalnik, alarmni izhod, načrti vzdrževanja in servisiranja ter diagnostika omrežja

• Vgrajena daljinska diagnostika Smartlink poveča učinkovitost sistema zračnega kompresorja in doseže varčevanje z energijo

•Diagnostika več kompresorjev (2, 4 in 6 enot v skupnem nadzoru so neobvezne)

• Zmogljiv filter za dovod zraka

• Nizkotlačni brezoljni vijačni zračni kompresor lahko odstrani 99,9 % grobih delcev prahu, kar izboljša zaščito komponent kompresorja

• Izjemno dolga življenjska doba

Atlas GL 37-75 odlikuje izjemna učinkovitost, odlična kakovost stisnjenega zraka, nizka poraba energije pri stabilnih pogojih uporabe plina in inteligentne lastnosti, ki zagotavljajo učinkovitost in zanesljivost. Sprejet je krmilnik na dotik Elektronikon, ki vključuje daljinsko diagnozo v realnem času in predloge za optimizacijo, ki jih zagotavlja SMARTLINK, kot tudi OPCUA za integracijo v proizvodne sisteme.

Tehnični parametri Atlasa GL 37-75

Specifikacije dimenzij Atlas GL 37-75

Glavni parametri

Parametri delovanja enote so izmerjeni v skladu z ISO1217, Dodatek C in 2009

Preskus ravni zvočnega tlaka delovne postaje: LpWSA (ref. 20 μPa) dB(A) (napaka: 3dB(A))

Raven hrupa je izmerjena v skladu s standardoma ISO2151 in ISO9614

FAD se meri pri naslednjih delovnih tlakih: 5 barov za model 5,5 barov

Referenčni delovni pogoji: Absolutni vstopni tlak: 1 bar

Temperatura vstopnega zraka: 20°C

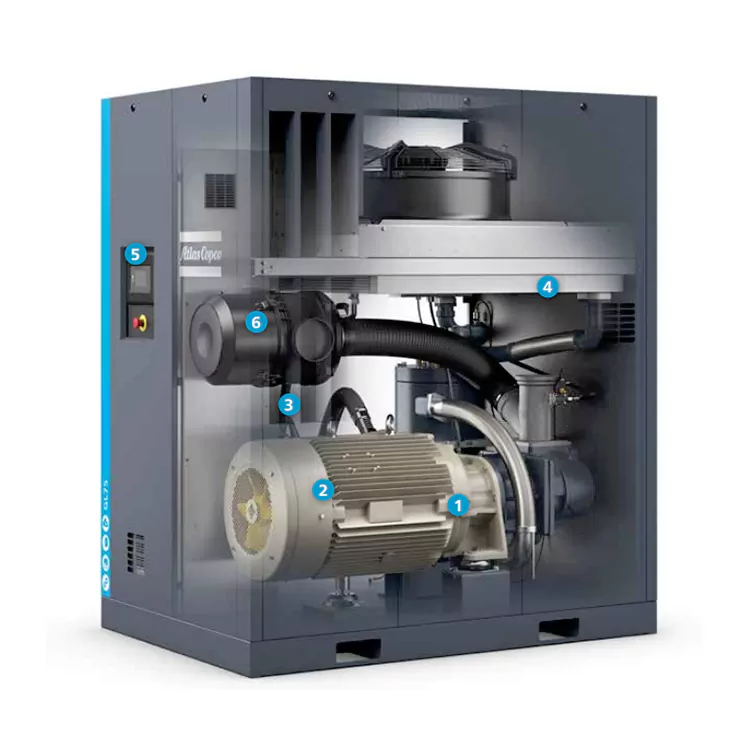

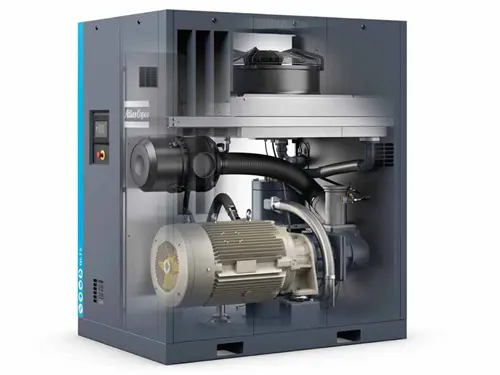

Glavna struktura zračnega kompresorja Atlas GL 37-75

1. Odsek glavne enote: vključuje sesalni ventil, izpušni ventil, prenosni sistem itd., ki se uporabljajo za doseganje dovoda zraka, kompresije in izpuha.

2. Pomožni sistemi: vključno s sistemom mazalnega olja, sistemom hladilne vode, električnim krmilnim sistemom itd., se uporabljajo za zagotavljanje normalnega delovanja zračnega kompresorja.

Delovni proces zračnega kompresorja Atlas GL 37-75

1. Stopnja zagona: Ko pritisnete gumb za vklop, bo elektronski nadzorni sistem samodejno zagnal sistem mazanja in sistem hladilne vode zračnega kompresorja. Istočasno se odpre sesalni ventil in zrak vstopi v notranjost glavne enote.

2. Stopnja stiskanja: Ko se vijačni rotor vrti, je zrak v notranjosti glavne enote izpostavljen sili stiskanja in tlak postopoma narašča. Na tej točki je izpušni ventil zaprt, da se stisnjenemu plinu prepreči povratni tok.

3. Izpušna stopnja: Ko je dosežena nastavljena vrednost tlaka, bo elektronski nadzorni sistem samodejno aktiviral izpušni ventil za izpust stisnjenega plina. Medtem se sesalni ventil zapre in nizkotlačni brezoljni vijačni zračni kompresor preide v stanje čakanja na naslednji zagon.

4. Stopnja izklopa: Ko je treba ustaviti delovanje zračnega kompresorja, pritisnite gumb za izklop. Elektronski nadzorni sistem bo zaustavil sistem mazanja in sistem hladilne vode ter postopoma zaprl sesalni in izpušni ventil. Končno je zračni kompresor popolnoma prenehal delovati.

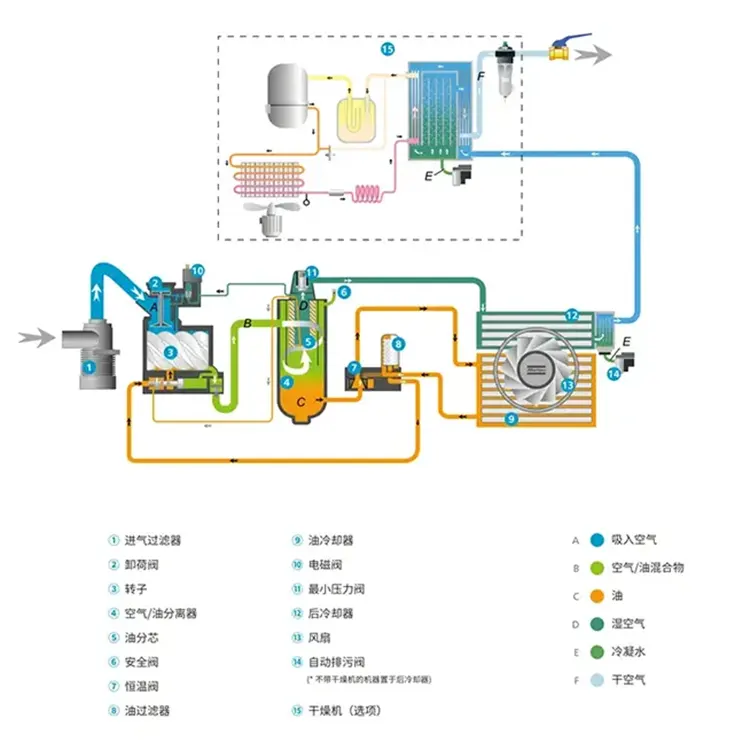

Diagram delovnega poteka zračnega kompresorja Atlas GL 37-75
