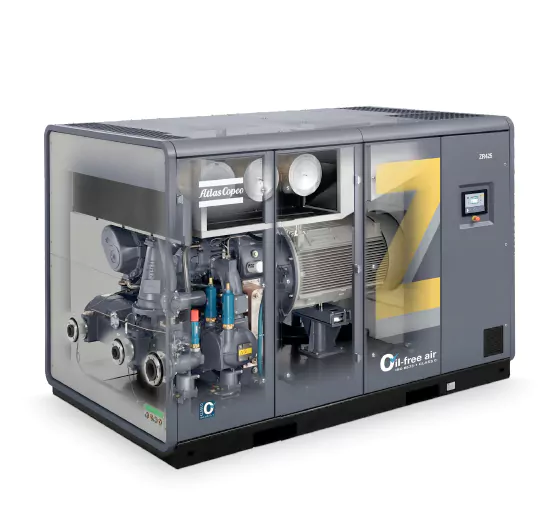

Vijačni zračni kompresor brez olja

Osnovni parametri

Pretok: 4,2-148,5 m³/min

Moč: 55-900kw

Industrijski standard

Zrak brez olja se uporablja v številnih panogah, kjer je kakovost zraka ključnega pomena za končne izdelke in proizvodne procese, vključno s hrano in pijačo, farmacevtskimi izdelki, petrokemičnimi izdelki, polprevodniki in elektroniko, medicino, avtomobilskim lakiranjem in tekstilom. V teh zahtevnih aplikacijah lahko že najmanjša kontaminacija olja povzroči drage izpade ali poškodbe izdelka.

Pionir v tehnologiji zraka brez olja

Zadnjih 60 let je Atlas Copco posvečen raziskavam in razvoju tehnologije vijačnih zračnih kompresorjev brez olja, pri čemer je na trg poslal številne zračne kompresorje in puhala brez olja, ki strankam zagotavljajo čist zrak. Z nenehnimi raziskavami in razvojem je Atlas Copco znova dosegel nov mejnik in postal prvi proizvajalec zračnih kompresorjev, ki je uspešno pridobil certifikat RAZREDA 0.

Odpravljanje tveganj

Da bi izpolnil stroge zahteve svojih strank, je Atlas Copco zadolžil priznano preizkuševalno organizacijo TÚV, da preizkusi njegove brezoljne kompresorje in puhala. TÚV je uporabil stroge testne metode, pri čemer je preiskoval vse možne oblike olja v širokem razponu temperatur in tlakov ter ni našel sledi olja v izhodnem zračnem toku.

Zrela Z tehnologija vijakov brez olja, ZR vodno hlajeni modeli

①Glava kompresorja Premium brez olja

• Edinstvena zasnova tesnila tipa Z zagotavlja čist, visokokakovosten stisnjen zrak brez olja.

• Vrhunski premaz rotorja Atlas Copco zagotavlja visoko učinkovitost in vzdržljivost.

• Hladilni plašč.

②Napredni krmilnik enote Elektronikon®

• Hkratno krmili brezoljni vijačni zračni kompresor in sušilnik prek integriranega nadzornega sistema.

• Zagotavlja spremljanje celotnega stanja delovanja sistema prek proaktivnih navodil za vzdrževanje, alarmov za napake in funkcij varnostnega izklopa.

• Na voljo je več jezikov prikaza.

• Posebej zasnovan za povezavo s horizontalnim nadzorom sistema ES,

integriran s standardnimi serijskimi komunikacijskimi protokoli.

③Ventil za dodajanje/razbremenitev

• Zunanji dovod zraka ni potreben.

• Mehansko povezani vstopni in odzračevalni ventili.

• Izjemno nizka razbremenilna moč.

④Hladilnik z visokim izkoristkom in separator vode

• Snop cevi iz nerjavnega jekla, odporen proti koroziji.

• Visoko zanesljivo robotsko varjenje; brez puščanja.

• Aluminijasta rebra v obliki zvezde za večjo površino izmenjave toplote.

• Labirintno oblikovan separator vode učinkovito ločuje kondenzat od stisnjenega zraka.

⑤Visoko učinkovit motor + VSD

• Motor TEFC IP55 preprečuje vdor prahu in kemikalij.

• Neprekinjeno delovanje v težkih temperaturnih pogojih okolja.

• Neposredni prihranek energije do 35 % s pogonom s spremenljivo frekvenco (VSD).

• Nastavljivo območje pretoka od 30% do 100%.

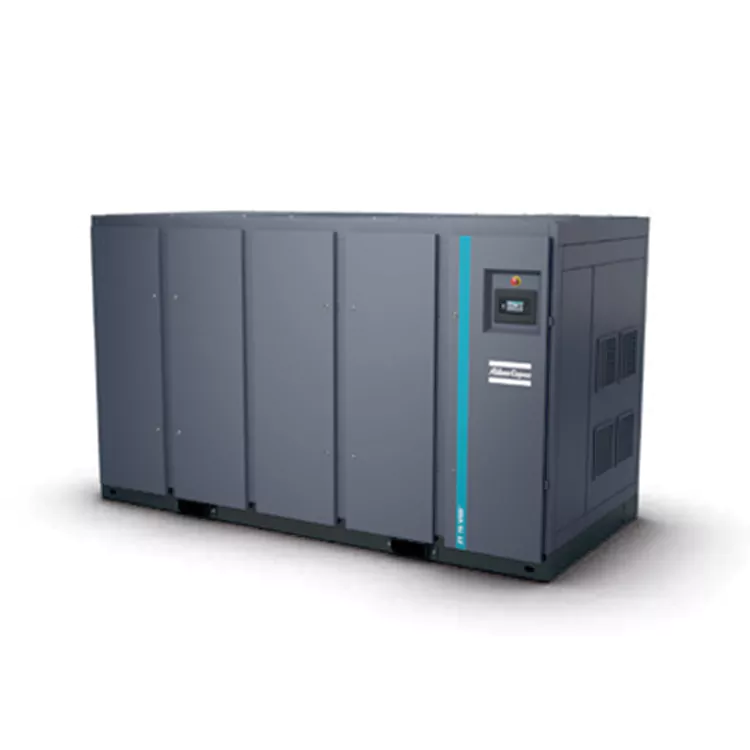

Zračno hlajeni model ZT se ponaša s celovitim in izjemnim dizajnom.

①Uporablja prestave AGMA A5/DIN razreda 5

• Dolga življenjska doba

• Nizke izgube pri prenosu, zmanjšanje hrupa in vibracij.

②Rotor kompresorja Premium brez olja

• Vrhunski vijačni kompresor brez olja zagotavlja visokokakovosten zrak.

• Vrhunska prevleka rotorja in hladilni plašč zagotavljata splošno učinkovitost kompresorja.

③ Vrhunski ležaji rotorja

• Ohranite visoko stabilnost pri različnih obremenitvah.

• Enostavno prilagajanje spremembam obremenitev.

④Hladilnik zraka z visokim izkoristkom

• Predhladilnik iz nerjavečega jekla s toplotnim odvodom.

• Vrhunska zmogljivost izmenjave toplote.

• Enostaven za čiščenje.

• Nizkoenergijski nizkoenergijski radialni hladilni ventilator.

⑤Integrirani VSD

• Neposredni prihranki energije do 35 % s pomočjo motorja s pretvornikom s spremenljivo frekvenco (VSD).

• Občutno zmanjšane izgube pri razkladanju.

• Brez prezračevanja, kar preprečuje odvajanje stisnjenega zraka v ozračje.

• Območje nastavitve pretoka od 30 % do 100 %.

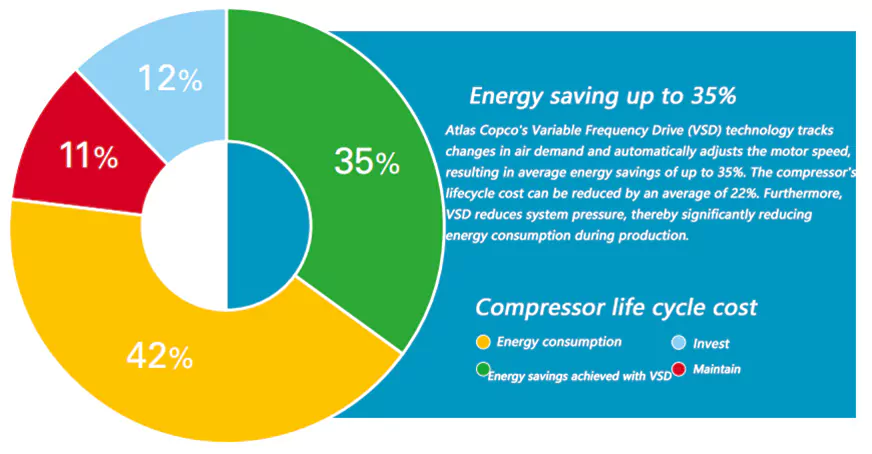

Pretvornik s spremenljivo frekvenco (VSD): Zmanjšanje stroškov energije

Poraba energije predstavlja več kot 80 % skupnih stroškov življenjskega cikla brezoljnega vijačnega zračnega kompresorja. Poleg tega električna energija, ki se uporablja pri proizvodnji stisnjenega zraka, predstavlja več kot 40 % skupnih stroškov električne energije v tovarni. Da bi zmanjšal stroške energije, je Atlas Copco uvedel tehnologijo pogona s spremenljivo frekvenco (VSD) v industriji stisnjenega zraka. VSD ne le prihrani znatne količine energije, ampak tudi varuje okolje za prihodnje generacije. Zahvaljujoč nenehnemu vlaganju v to tehnologijo lahko Atlas Copco ponudi najširši izbor integriranih VSD kompresorjev na trgu.

Edinstvene značilnosti Atlas Copco integriranega VSD

1. Elektronikon* hkrati krmili kompresor in integriran inverter, kar zagotavlja varno delovanje.

2. VSD ponuja prilagodljivo izbiro tlaka od 4-10 barov, kar zmanjšuje stroške električne energije.

3. Po meri izdelani pretvornik in motor (z zaščitenimi ležaji) zagotavljata visoko učinkovitost v celotnem območju hitrosti.

4. Motor je posebej zasnovan za delovanje pri nizkih hitrostih, pri čemer v celoti upošteva zahteve po hlajenju tako motorja kot kompresorja pri nizkih hitrostih.

5. Vsi kompresorji Atlas Copco VSD so certificirani in licencirani. Delovanje kompresorja ne vpliva na zunanjo opremo in obratno.

6. Ojačane mehanske komponente zagotavljajo, da je območje hitrosti delovanja ključnih komponent nadzorovano pod kritičnimi nivoji vibracij.

7. Visoko učinkovit inverter, vgrajen v električno krmilno omarico, zagotavlja stabilno delovanje kompresorja pri temperaturah okolja do 50°C/122°F (standardna delovna temperatura do 40°C/104°F).

8. Ni "hitrostnega okna", ki bi povečalo porabo energije ali vplivalo na stabilnost neto tlaka; območje nastavitve pretoka plina v kompresorju je le 75 %.

9. Nihanje tlaka v cevovodu je treba vzdrževati znotraj 0,10 bara (1,5 psi).

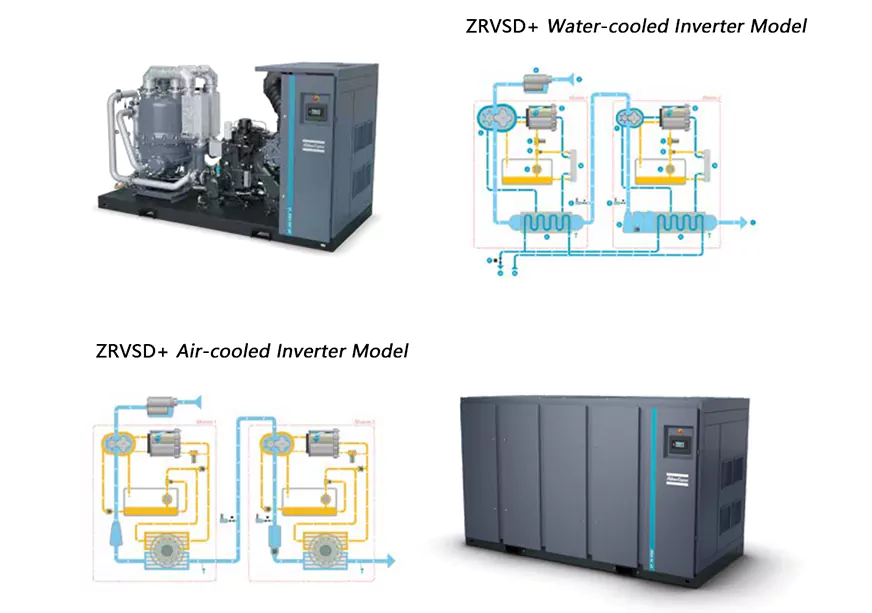

Atlas Copco ZVSD+ inverterski pogon z dvojnim trajnim magnetom

• Vijačni zračni kompresor brez olja uporablja novo generacijo visoko učinkovitih kompresorskih glav za izboljšanje učinkovitosti kompresije.

• Vsaka od visokotlačnih in nizkotlačnih kompresorskih glav je opremljena z visoko učinkovitim frekvenčnim motorjem s trajnim magnetom IP66 (IE5), ki prilagaja hitrost v realnem času glede na spremembe povpraševanja po stisnjenem zraku, prihrani energijo in izboljša učinkovitost.

• Zanesljivi ležaji, mazani z oljem.

• Frekvenčni pretvornik podjetja Atlas Copco, zasnovan po meri, omogoča nastavitev frekvence visoke stopnje pretoka med 20 % in 100 %.

• Kompaktna oblika prihrani prostor za namestitev.
