Opis izdelka

Za izgradnjo energetsko učinkovitih industrijskih proizvodnih linij je neposredna izbira pri profesionalnih kitajskih proizvajalcih energijsko varčnih vijačnih kompresorjev VSD z vbrizgavanjem olja. DECHUAN združuje napredne frekvenčne pretvornike z menjalnikom z zobniki za zmanjšanje notranjega trenja. Ta sistem preprečuje udarce visokega zagonskega toka in zagotavlja nemoteno stabilno delovanje naprave.

Zakaj je tehnologija VSD najboljša izbira za sodobne tovarne?

Tradicionalni zračni kompresorji s fiksno hitrostjo delujejo v binarnem ciklu obremenitve/razbremenitve. Ko tovarniško povpraševanje po zraku upade, kompresor še naprej deluje s polno hitrostjo in porabi do 70 % svoje nazivne moči, medtem ko proizvaja nič stisnjenega zraka. To stanje prostega teka predstavlja enega največjih virov izgube energije v sodobni proizvodnji.

Energijsko varčen vijačni kompresor z vbrizgavanjem olja VSD rešuje to temeljno neučinkovitost z uporabo visokofrekvenčnega pogonskega pretvornika s spremenljivo hitrostjo. Namesto prostega teka notranji krmilnik zaslona z drsnimi ključi Elektronikon registrira majhne padce tlaka v cevovodnem omrežju in takoj prilagodi hitrost vrtenja motorja. To zagotavlja, da se izhod zraka ujema s krivuljo porabe naprave v realnem času, kar popolnoma odpravi neobremenjeno porabo energije.

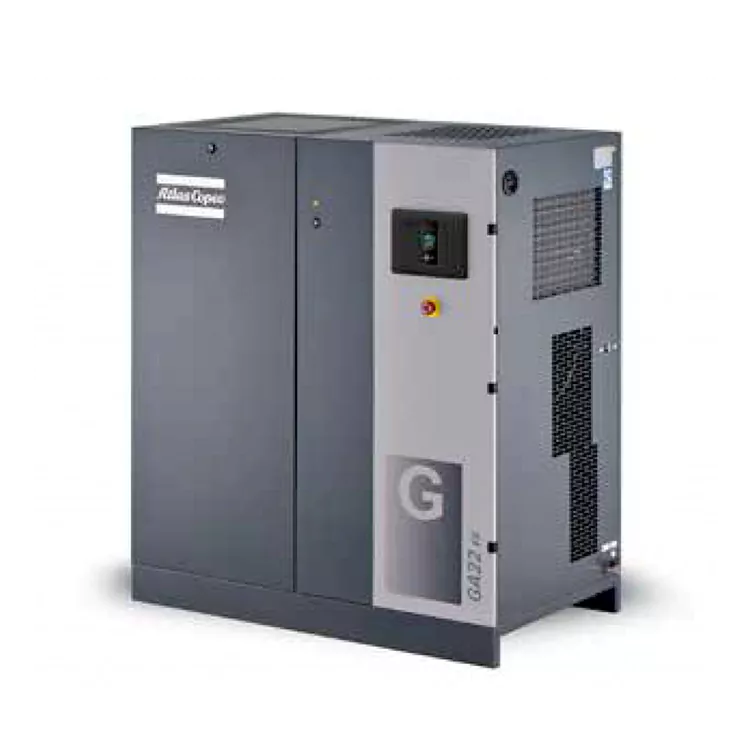

VSD Energy-Saving Oil-Injected Screw Compressor

Ključne tehnične specifikacije

Naše tehnične ocene ostajajo popolnoma pregledne in tovarniško preizkušene pod strogimi mednarodnimi merili uspešnosti, da zagotovimo dolgoročno stabilnost na terenu:

Tehnični parametri serije GA

Model	Najvišji delovni tlak bar(e)	Najvišji delovni tlak psi	FAD Pretok l/s	FAD Pretok m³/min	FAD Pretok cfm	Moč motorja kW	Moč motorja KM	Raven hrupa dB(A)	Standardna teža kg	Standardna teža lbs	Teža Polna zmogljivost kg	Teža Polna zmogljivost lbs	Velikost izhoda
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Parametri zmogljivosti enote, preizkušeni v skladu z ISO 1217, izdaja 3, priloga C-1996. Raven hrupa je v skladu z ISO 2151 / Pneurop / CagiPN8NTC2

Referenčni preskusni pogoji:

· Absolutni vstopni tlak: 1 bar

· Temperatura vstopnega zraka: 20°C Tlačno rosišče vgradnega sušilnika za GA 11-26: 5°C

FAD pretok, izmerjen pri spodnjih delovnih tlakih:

· Modeli s 7,5 bari testirani pri 7 barih

· 8,5 barski modeli testirani pri 8 barih

· 10,5 barski modeli testirani pri 10 barih

· Modeli s 13 bari, testirani pri 12,5 barih

GA11/15/18/22/26*/30 Podatkovna tabela modelov integriranih sušilnikov

Model	Najvišji delovni tlak - standardni bar(e)	Najvišji delovni tlak - standardni psig	Najvišji delovni tlak-polna zmogljivost bar(e)	Najvišji delovni tlak-polna zmogljivost psig	FAD Pretok l/s	FAD Pretok m³/min	FAD Pretok cfm	Moč motorja kW	Moč motorja KM	Raven hrupa dB(A)	Standardna teža kg	Teža Polna zmogljivost kg	Velikost izhoda
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

VSD Energy-Saving Oil-Injected Screw Compressor

Parametri zmogljivosti enote preizkušeni v skladu z ISO 1217, izdaja 3, priloga C-1996 Raven hrupa je v skladu z ISO 2151 / Pneurop / CagiPN8NTC2

Referenčni preskusni pogoji:

· Absolutni vstopni tlak: 1 bar

· Temperatura vstopnega zraka: 20°C Tlačno rosišče vgrajenega sušilnika za GA 11*-30: 2°C ~ 3°C

FAD pretok, izmerjen pri spodnjih delovnih tlakih:

· Modeli s 7,5 bari testirani pri 7 barih

· 8,5 barski modeli testirani pri 8 barih

· 10,5 barski modeli testirani pri 10 barih

· Modeli s 13 bari, testirani pri 12,5 barih

Medpanožne aplikacije

Nihajoče povpraševanje po zraku v težki proizvodnji pogosto prisili standardne kompresorje, da delujejo brez obremenitve, zaradi česar se porabi do 30 % več električne energije. Energijsko varčen vijačni kompresor z vbrizgavanjem olja VSD dinamično prilagaja hitrosti delovanja motorja, da se ujema s potrebami po zraku v realnem času, s čimer rešuje padce tlaka v sistemu v različnih industrijskih sektorjih:

Proizvodnja elektronike in polprevodnikov

Zagotavlja stalen, neprekinjen aerodinamični pritisk na vrvi za dviganje in namestitev pri visokih hitrostih. Preprečuje napake zaradi padca tlaka v sistemu in zagotavlja stabilno kalibracijo stroja.

Farmacevtske in kemične tovarne

VSD Energy-Saving Oil-Injected Screw Compressor

Nameščen skupaj s sistemi za rekuperacijo odpadne toplote za proizvodnjo tople vode do 90 °C za predgretje napajalne vode kotla, medtem ko sesalne temperature druge stopnje ohranjajo stabilne pri 40 °C.

Proizvodnja težkih strojev

Zagotavlja zrak v delavnici z visokim pretokom, medtem ko uporablja notranjo vodno krožno zanko za neprekinjeno dovajanje tehnološke vode nad 70 °C, kar znižuje skupne tovarniške toplotne stroške.

Zakaj izbrati DECHUAN kot svojega dobavitelja?

DECHUAN deluje kot celovit ponudnik storitev aerodinamičnega sistema, specializiran za optimizacijo dobavne verige, prilagojene postavitve sistemov in dolgoročne posodobitve za varčevanje z energijo.

Preverjeno regionalno merilo

Podjetje DECHUAN s sedežem v Šanghaju že več kot šest let služi vzhodnokitajskemu trgu, pri čemer upravlja letni obseg prodaje, ki presega 50 milijonov RMB, in podpira na tisoče proizvodnih podjetij.

Omrežje storitev hitrega odziva

Minimiziramo razdaljo do lokalnih strank prek decentraliziranih tržnih središč. Zagotavljamo 10-minutni telefonski odziv, 1-urno napotitev lokalnega tehnika na kraju samem, mesečne telefonske preglede in četrtletne fizične preglede strojev na kraju samem.

Pogosta vprašanja o strojni opremi izdelka

V: Kako zasnova navpičnega separatorja preprečuje prenos olja med nenadnimi spremembami obremenitve?

O: Navpična struktura uporablja centrifugalno mehansko ločevanje v kombinaciji s filtrirnim elementom iz mikrovlaken visoke gostote. To zadržuje skupni prenos olja pod 0,01 ppm, tudi če hitrost zraka močno niha med velikimi premiki povpraševanja.

V: Kakšna je prednost vzdrževanja zobniškega prenosa pred jermenskimi pogoni?

O: Zobniški menjalnik odpravlja zdrsne izgube pri menjalniku, poslabšanje napetosti in redno obrabo jermena. Ta strukturna postavitev poveča dolgoročno mehansko učinkovitost za več kot 2 %, kar zahteva le osnovno zamenjavo maziva v tisočih delovnih urah.

V: Zakaj je nastavitev VSD z zobniškim pogonom boljša od frekvenčnega kompresorja z jermenskim pogonom?

O: Jermenski pogoni trpijo zaradi 2- do 5-odstotne izgube prenosa zaradi trenja in zdrsa, ko se starajo, zlasti med hitrimi spremembami hitrosti. Vgrajeni zobniški prenos v našem energijsko varčnem vijačnem kompresorju z vbrizgavanjem olja VSD zagotavlja 99-odstotni konstanten prenos moči, s čimer popolnoma odpravi izpade nastavitve jermena.
