Opis izdelka

Povečajte prostorsko učinkovitost tako, da pri DECHUAN-u naročite veleprodajni integrirani vijačni kompresor z vbrizgavanjem olja. Postavitev s polnimi funkcijami vključuje integriran sušilnik z nazivnim tlakom rosišča 5 °C, ki zagotavlja suh, čist zrak, ki ščiti orodja pred poškodbami zaradi rje.

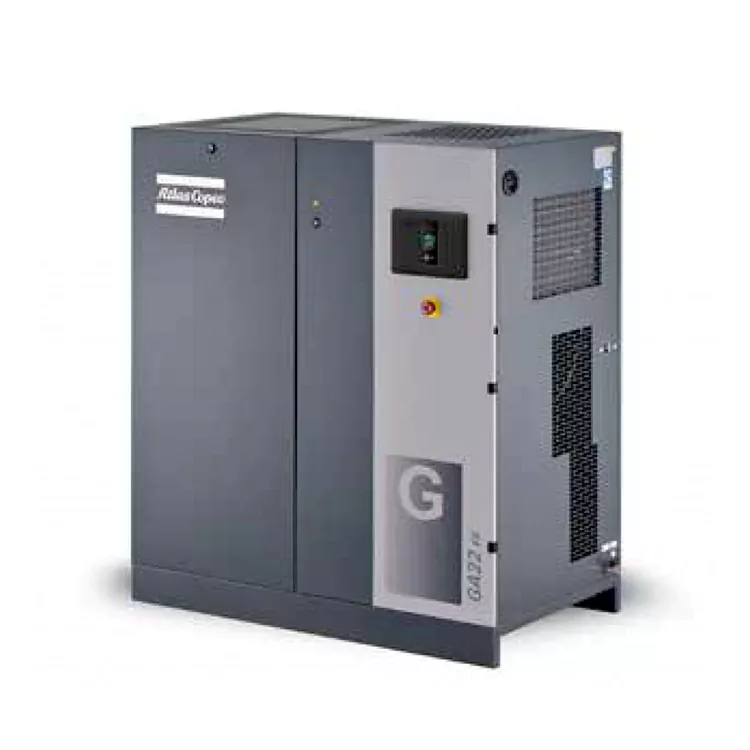

Integrated Oil-Injected Screw Compressor

Zakaj bi izgubljali čas z nabavo ločenih sušilnikov, filtrov in rezervoarjev?

V tradicionalnih zračnih nastavitvah se komponente dobavljajo ločeno, kar zahteva veliko talne površine in zapletene medsebojno povezane cevi. Ta pristop z več spoji pogosto uvaja pretočni upor in potencialne poti puščanja zraka. Izdelek rešuje to zapletenost tako, da vijačni element, sprejemnik zraka, visoko učinkovit separator olja in sušilnik vlage s hladilnim sredstvom postavi v eno samo zvočno izolirano omarico.

Ta kompaktna oblika zmanjša vaš odtis in odpravi zunanji sklop cevi. Preprosto postavite enoto na tla delavnice, povežite glavno električno napajanje in razdelilnik za izpust zraka in vaš objekt ima takojšen dostop do hladnega, suhega stisnjenega zraka visoke čistosti.

Integrated Oil-Injected Screw Compressor

Reševanje prostorskih in inštalacijskih ozkih grl v sodobnih delavnicah

Nastavitev tradicionalnega sistema stisnjenega zraka zahteva povezavo več ločenih komponent – vključno s kompresorjem, rezervoarji za shranjevanje zraka, cikličnimi sušilniki in finimi oljnimi filtri – z uporabo obsežnega omrežja terenskih cevovodov. Ta postavitev ne zavzema le velike količine dragocenega talnega prostora v delavnici, ampak tudi poveča tveganje puščanja zraka pri vsaki navojni povezavi, kar povzroči padce tlaka v sistemu in vas prisili, da za namestitev najamete drage lokalne monterje cevi.

Kompresor v celoti rešuje te prostorske in instalacijske težave. Z namestitvijo vse potrebne opreme za obdelavo zraka na en kompakten okvir ta sistem na ključ zmanjša stroške dela za namestitev do 70 %. V vaš obrat prispe v celoti ožičen, napeljan in že pripravljen, kar pomeni, da mora vaša ekipa preprosto povezati glavni napajalni vod in odvodno cev, da začne dovajati čist, suh in visokokakovosten stisnjen zrak v vašo proizvodno linijo.

Tehnični parametri

Naše integrirane enote integriranega vijačnega kompresorja z vbrizgavanjem olja so zasnovane za neprekinjeno delovanje in združujejo težke komponente z zelo kompaktnim odtisom:

Tehnični parametri serije GA

Model	Najvišji delovni tlak bar(e)	Najvišji delovni tlak psi	FAD Pretok l/s	FAD Pretok m³/min	FAD Pretok cfm	Moč motorja kW	Moč motorja KM	Raven hrupa dB(A)	Standardna teža kg	Standardna teža lbs	Teža Polna zmogljivost kg	Teža Polna zmogljivost lbs	Velikost izhoda
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Parametri zmogljivosti enote, preizkušeni v skladu z ISO 1217, izdaja 3, priloga C-1996. Raven hrupa je v skladu z ISO 2151 / Pneurop / CagiPN8NTC2

Referenčni preskusni pogoji:

· Absolutni vstopni tlak: 1 bar

· Temperatura vstopnega zraka: 20°C Tlačno rosišče vgradnega sušilnika za GA 11-26: 5°C

FAD pretok, izmerjen pri spodnjih delovnih tlakih:

· Modeli s 7,5 bari testirani pri 7 barih

· 8,5 barski modeli testirani pri 8 barih

· 10,5 barski modeli testirani pri 10 barih

· Modeli s 13 bari, testirani pri 12,5 barih

GA11/15/18/22/26*/30 Podatkovna tabela modelov integriranih sušilnikov

Model	Najvišji delovni tlak - standardni bar(e)	Najvišji delovni tlak - standardni psig	Najvišji delovni tlak-polna zmogljivost bar(e)	Najvišji delovni tlak-polna zmogljivost psig	FAD Pretok l/s	FAD Pretok m³/min	FAD Pretok cfm	Moč motorja kW	Moč motorja KM	Raven hrupa dB(A)	Standardna teža kg	Teža Polna zmogljivost kg	Velikost izhoda
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Parametri zmogljivosti enote preizkušeni v skladu z ISO 1217, izdaja 3, priloga C-1996 Raven hrupa je v skladu z ISO 2151 / Pneurop / CagiPN8NTC2

Referenčni preskusni pogoji:

· Absolutni vstopni tlak: 1 bar

· Temperatura vstopnega zraka: 20°C Tlačno rosišče vgrajenega sušilnika za GA 11*-30: 2°C ~ 3°C

FAD pretok, izmerjen pri spodnjih delovnih tlakih:

· Modeli s 7,5 bari testirani pri 7 barih

· 8,5 barski modeli testirani pri 8 barih

· 10,5 barski modeli testirani pri 10 barih

· Modeli s 13 bari, testirani pri 12,5 barih

Dokazana strukturna prednost: Brez dragih instalacijskih zahtev

Integrated Oil-Injected Screw Compressor

Naložba v integrirani vijačni kompresor z vbrizgavanjem olja podjetja DECHUAN poenostavi nadgradnjo vašega objekta. Standardni večkomponentni sistemi zahtevajo namenske betonske podloge, obsežno bakreno vodovodno napeljavo in neodvisne električne priključke za vsak kos strojne opreme.

Sistem DECHUAN je v naši tovarni v celoti predhodno ožičen in napeljan, kar skrajša čas namestitve z dni na ure. Ponaša se z zmogljivo, proti vibracijam izolirano osnovno ploščo, ki jo je mogoče namestiti na katero koli ravno industrijsko betonsko tla brez sidrnih vijakov ali posebnih temeljev.

Pogosta vprašanja o tehničnih naročilih

V: Ali integrirani sušilni modul v vijačnem kompresorju poveča skupne stroške energije?

O: Naš pametni krmilnik usklajuje delovanje sušilnika s stanjem obremenitve kompresorja. Med nižjimi proizvodnimi obdobji sušilnik prilagodi svojo moč hlajenja, da ustreza zmanjšani količini zraka, kar preprečuje nepotrebno porabo energije.

V: Kako deluje vgrajeni elektronski izpustni ventil brez izgub?

O: Za razliko od poceni časovno določenih solenoidnih odtokov, ki vsakih nekaj minut vpihujejo dragocen stisnjen zrak v odpadni vod, elektronski odtok v integriranem vijačnem kompresorju z vbrizgavanjem olja uporablja notranji senzor nivoja tekočine. Odpre se le, ko je rezervoar za kondenzat poln, pri čemer sprosti nakopičeno vodo brez izgube zračnega tlaka v sistemu.

V: Ali je enostavno zamenjati filtre v tako kompaktni zasnovi omarice?

O: Da, ohišje ima dvižna vrata za hitro sprostitev, ki omogočajo popoln dostop do vsega potrošnega materiala. Ločevalnik olja, element zračnega filtra in linijski bloki z aktivnim ogljem so nameščeni za hitro in preprosto vzdrževanje.
