Opis izdelka

Za neprekinjene operacije, ki zahtevajo nepopustljivo zanesljivost, ponuja nakup profesionalnega motornega kompresorja z vbrizgavanjem olja Kitajska IE4 Efficiency pri DECHUAN-u idealno mehansko rešitev. Motor IE4, zasnovan s trajnimi materiali z visoko magnetno prepustnostjo, deluje z znatno nižjimi toplotnimi emisijami kot standardne alternative, s čimer poveča tovarniške stopnje pretoka (FAD) za povprečno 6,9 %, hkrati pa ohranja nizke vaše posebne energetske zahteve.

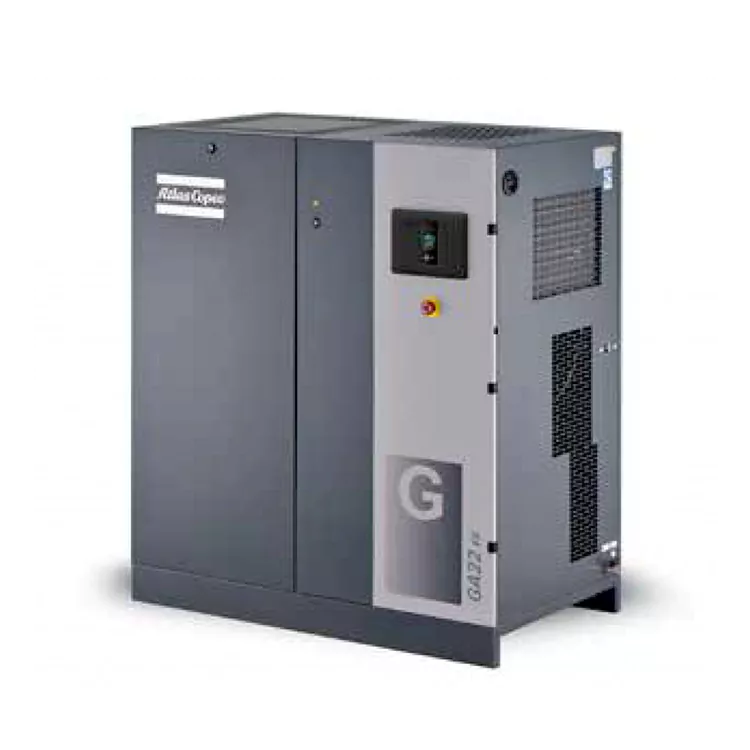

IE4 Efficiency Motor Oil-Injected Compressor

Osnovne inženirske značilnosti serije IE4

1. Sklop neposrednega prestavnega pogona: Odstrani napetostne obremenitve in izgube moči, ki so običajne za konfiguracije jermenov, kar zagotavlja 99-odstotno učinkovitost prenosa.

2. Prisilno hlajenje krmilne omare: vključuje neodvisno usmerjanje zraka za znižanje temperature okolja okoli kritičnih električnih relejev, kar podvoji njihovo življenjsko dobo.

3. Visokozmogljiv zračni konec: specializirani profil vijačnega rotorja zagotavlja tesne razmake, kar preprečuje notranji zdrs povratnega toka zraka.

Zakaj je vaša stopnja motorne učinkovitosti pomembna za dolgoročne stroške?

V tipični visokoobremenjeni tovarni več kot 80 % celotne življenjske dobe zračnega kompresorja izvira iz električne energije, ki jo porabi, in ne iz njegove začetne nakupne cene. Delovanje nizkostopenjskih motorjev IE2 ali standardnih IE3 pomeni, da vaš objekt vsako leto izgubi na tisoče dolarjev zaradi notranjih izgub bakra, odpornosti proti vetru in odvajanja toplote.

Naš specializirani motorni kompresor z vbrizgavanjem olja IE4 Efficiency odpravlja to drago težavo. Integracija ultra-premium motorja IE4 pomeni, da enota pretvarja električno energijo v mehansko silo z minimalno izgubo. Ker motor med delovanjem ostane veliko hladnejši, se razgradnja maziva ležajev drastično upočasni, kar praktično odpravi pogoste pregorelosti navitij in nepričakovane okvare ležajev, ki ustavijo tovarniške linije.

Energetska učinkovitost in tehnični parametri

Integracija ultra-premium motorne tehnologije omogoča motornemu kompresorju z vbrizgavanjem olja IE4 Efficiency, da ohrani največjo učinkovitost tudi pri delnih obremenitvah, kar znatno zmanjša skupne obratovalne stroške.

Tehnični parametri serije GA

Model	Najvišji delovni tlak bar(e)	Najvišji delovni tlak psi	FAD Pretok l/s	FAD Pretok m³/min	FAD Pretok cfm	Moč motorja kW	Moč motorja KM	Raven hrupa dB(A)	Standardna teža kg	Standardna teža lbs	Teža Polna zmogljivost kg	Teža Polna zmogljivost lbs	Velikost izhoda
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Parametri zmogljivosti enote, preizkušeni v skladu z ISO 1217, izdaja 3, priloga C-1996. Raven hrupa je v skladu z ISO 2151 / Pneurop / CagiPN8NTC2

Referenčni preskusni pogoji:

· Absolutni vstopni tlak: 1 bar

· Temperatura vstopnega zraka: 20°C Tlačno rosišče vgradnega sušilnika za GA 11-26: 5°C

FAD pretok, izmerjen pri spodnjih delovnih tlakih:

· Modeli s 7,5 bari testirani pri 7 barih

· 8,5 barski modeli testirani pri 8 barih

· 10,5 barski modeli testirani pri 10 barih

· Modeli s 13 bari, testirani pri 12,5 barih

GA11/15/18/22/26*/30 Podatkovna tabela modelov integriranih sušilnikov

Model	Najvišji delovni tlak - standardni bar(e)	Najvišji delovni tlak - standardni psig	Najvišji delovni tlak-polna zmogljivost bar(e)	Najvišji delovni tlak-polna zmogljivost psig	FAD Pretok l/s	FAD Pretok m³/min	FAD Pretok cfm	Moč motorja kW	Moč motorja KM	Raven hrupa dB(A)	Standardna teža kg	Teža Polna zmogljivost kg	Velikost izhoda
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

IE4 Efficiency Motor Oil-Injected Compressor

Parametri zmogljivosti enote preizkušeni v skladu z ISO 1217, izdaja 3, priloga C-1996 Raven hrupa je v skladu z ISO 2151 / Pneurop / CagiPN8NTC2

Referenčni preskusni pogoji:

· Absolutni vstopni tlak: 1 bar

· Temperatura vstopnega zraka: 20°C Tlačno rosišče vgrajenega sušilnika za GA 11*-30: 2°C ~ 3°C

FAD pretok, izmerjen pri spodnjih delovnih tlakih:

· Modeli s 7,5 bari testirani pri 7 barih

· 8,5 barski modeli testirani pri 8 barih

· 10,5 barski modeli testirani pri 10 barih

· Modeli s 13 bari, testirani pri 12,5 barih

IE4 Efficiency Motor Oil-Injected Compressor

Dokazana industrijska učinkovitost: izdelava jekla in strojev

V okoljih težke strojne opreme in proizvodnje jekla kovinski prah v zraku in visoki toplotni pogoji hitro obrabijo standardne kompresorske motorje. Velik proizvajalec strojne opreme v Zhejiangu je zamenjal svoje stare nastavitve z jermenskim pogonom s tremi našimi IE4 Efficiency Motor Oil Injected Compressor enotami za delovanje svojih neprekinjenih težkih stiskalnic.

Rezultati so bili takojšnji. Tovarna je v povprečju zabeležila 3,3-odstotno znižanje specifičnih potreb po energiji (SER). Poleg tega so ti stroji zaradi ohišja z oceno IP55 in ležajev motorja, namazanih z mastjo, zabeležili več kot 8000 ur neprekinjenega delovanja, ne da bi potrebovali en sam ročni izklop mazanja, s čimer so prihranili ure načrtovanega vzdrževanja.

Pogosta vprašanja za visoke namene

V: Kako ohišje IP55 ščiti motor v močno prašnih okoljih, kot so jeklarne?

O: Klasifikacija IP55 pomeni, da je ogrodje motorja popolnoma zaščiteno pred vdorom škodljivega prahu in nizkotlačnimi vodnimi curki iz katere koli smeri, kar preprečuje, da bi se prevodni pesek usedel na notranja navitja.

V: Kakšen je ocenjeni interval menjave sklopa zobniškega pogona?

O: Za razliko od jermenov, ki jih je treba zamenjati vsakih nekaj tisoč ur, je naš visoko zmogljiv sistem z neposredno sklopljenim zobniškim pogonom zasnovan tako, da se ujema s celotno življenjsko dobo delovanja zračnega dela kompresorja in zahteva le redne menjave tekočine za mazivo v zobništvu.

V: Katere specifične mehanske razlike omogočajo, da motor IE4 prihrani več energije kot motor IE3?

O: Motorni kompresor z vbrizgavanjem olja IE4 Efficiency uporablja vrhunske materiale rotorja in optimizirane statorske reže. Ta postavitev minimizira magnetni upor jedra in zmanjša izgube toplotne disipacije za približno 15-20 % v primerjavi z enotami IE3, kar zagotavlja, da gre največja moč neposredno na vijačni element.
