Zračni kompresor VSD brez olja in vodno mazan

AQ15-55  VSD

Zmogljiv stisnjen zrak brez olja

Čist stisnjen zrak brez olja pomeni, da pri kakovosti zraka ni kompromisov. Kot strokovnjak za tehnologijo vodnega mazanja je Atlas Copco v zadnjih desetletjih predstavil široko paleto kompresorjev brez olja, ki dovajajo 100 % stisnjen zrak brez olja. Kompresorji AQ imajo certifikat ISO 8573-1 CLASSO brez olja in dosegajo odlično energetsko učinkovitost, hkrati pa izpolnjujejo vaše potrebe po zraku brez olja.

Brez tveganja onesnaženja

Ne glede na to, ali gre za farmacijo, hrano in pijačo, natančno elektroniko ali druge zahtevne industrije, je kakovost zraka ključnega pomena za končne izdelke in proizvodne procese. Atlas Copco AQ VSD brezoljni zračni kompresor z vodnim mazanjem odpravlja vsa možna tveganja onesnaženja z oljem.

nižji stroški energije

Stroški energije predstavljajo 70 % stroškov življenjskega cikla kompresorja (LCC) in njihov pomen je očiten. Učinkovite rešitve za stisnjen zrak optimizirajo tlak, pretok in opremo za obdelavo zraka za različne procese. Kompresorji AQ družbe Atlas Copco ponujajo idealno rešitev vse v enem za zmanjšanje vaših računov za elektriko.

Priznano strokovno znanje

Atlas Copco je že več kot šest desetletij vodilni v tehnologiji stisnjenega zraka brez olja, zahvaljujoč svojim bogatim izkušnjam in nenehnim tehnološkim inovacijam. Njegovi kompresorji serije AQ so zasnovani tako, da zagotavljajo idealen stisnjen zrak brez olja za zaščito vaših proizvodnih aplikacij v vsakem trenutku.

AQ  15-55  VSD

Genialno za vaše potrebe

Pri Atlas Copcu smo predani zagotavljanju rešitev stisnjenega zraka, ki izpolnjujejo ali presegajo vaša pričakovanja. Integrirani brezoljni zračni kompresor VSD z vodnim mazanjem je podedoval desetletja izkušenj družbe Atlas Copco pri načrtovanju in izdelavi kompresorjev brez olja.

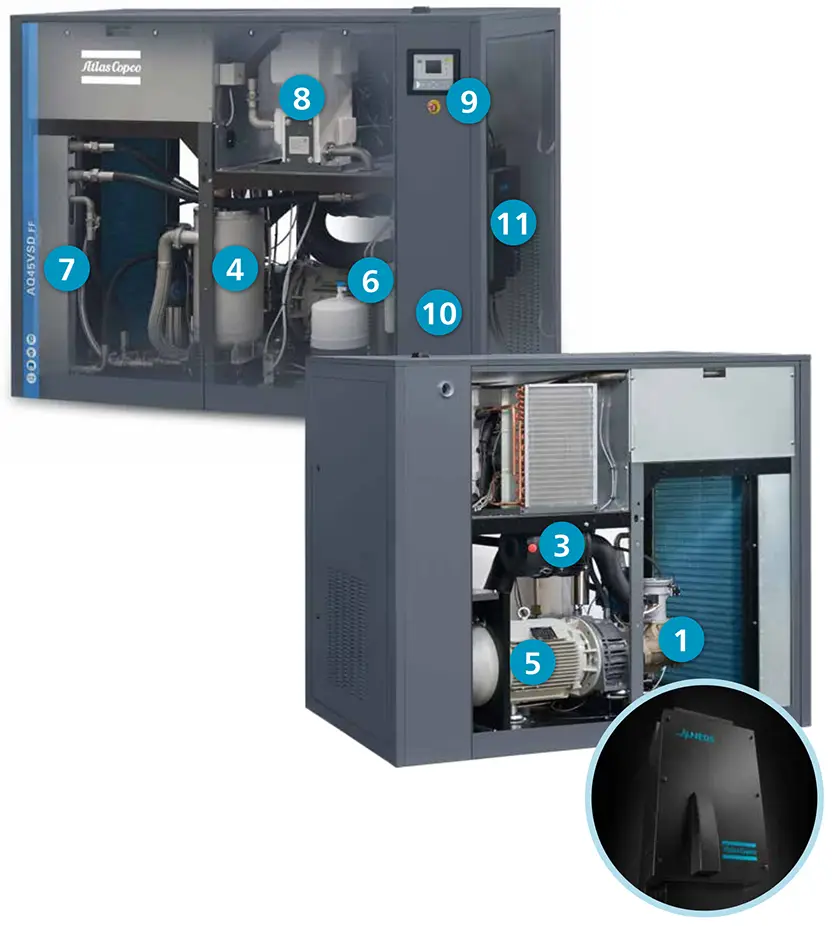

① Rotor, mazan z vodo

Izotermna kompresija (zelo nizka izhodna temperatura rotorja) za visoko energetsko učinkovitost

● Rotor, mazan z vodo

● Vodno mazani ležaji

● Delovni tlak do 13 barov

② Vodni filter

Zagotovite neprekinjeno oskrbo s čisto vodo

● Zmogljivost filtracije 10 mikronov se ohranja skozi celoten življenjski cikel

③ Zračni filter za težka dela

●99,9% odstranitev prašnih delcev, majhnih do 3 mikronov, ustrezna zaščita komponent kompresorja

● Prikaz diferenčnega tlaka omogoča preventivno vzdrževanje za zmanjšanje padca tlaka

④ Ločevalnik vode

● Separator vode iz nerjavečega jekla, ki uporablja centrifugalno silo in gravitacijo za doseganje ločitve

● Vključuje 3 senzorje za natančno nastavitev nivoja vode

⑤Učinkovit pogonski motor

● IP55 pogonski motor, prirobnica za zagotovitev natančne poravnave

● V kombinaciji z neposrednim pogonom za doseganje odlične energetske učinkovitosti

⑥ Sistem reverzne osmoze

Vgrajen sistem reverzne osmoze zagotavlja zanesljivo visokokakovostno vodo za neprekinjeno stabilno delovanje

⑦ Ventilator in vodni hladilnik

● Vse serije imajo na voljo modele z zračnim ali vodnim hlajenjem

● Zahvaljujoč vgrajenemu hladilniku prihranite pri namestitvi in ​​talnem prostoru

● Vodno hlajeni kompresor ohranja temperaturo vstopnega zraka v sušilnik pod 55 °C (131 °F)

⑧Učinkovit vgradni sušilni stroj

● Odlična kakovost zraka

● 50 % manjša poraba energije v primerjavi s tradicionalnimi sušilniki

● Brez uničenja ozonske plasti

⑨Elektronikon°   Inteligentni krmilnik z barvnim zaslonom

● Napredni inteligentni krmilnik z barvnim zaslonom Elektronikon°, zasnovan za integracijo v (oddaljene) sisteme za nadzor procesov

⑪ Zvočno izoliran pokrov

●Akustična zasnova ohišja je primerna za večino namestitvenih okolij, kar odpravlja potrebo po ločeni kompresorski sobi

⑫ Inovativni inverter Neos

●Stepen zaščite IP5x

● Zračni kompresor VSD brez olja z vodnim mazanjem ima robustno aluminijasto ohišje za nemoteno delovanje v težkih pogojih

● Manj delov: kompakten in enostaven za uporabo

Zrela tehnologija

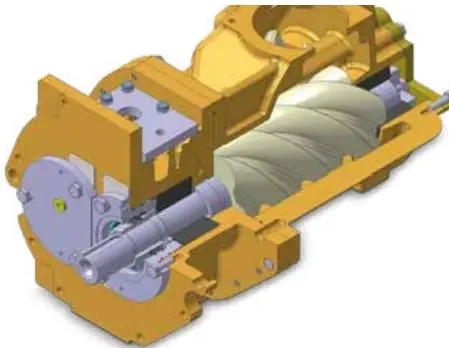

Jedro kompresorja serije AQ - edinstven rotor z dvojnim vijačnim vbrizgavanjem vode, učinkovito delovanje bližje izotermični kompresiji. Rotor iz polimernega kompozita ultra visoke trdnosti, optimiziran profil rotorja in z vodo mazani ležaji zagotavljajo, da rotor ni onesnažen z oljem in proizvajajo čisti stisnjen zrak brez olja.

Dvojni vijačni rotor

Visokokakovostni rotorji iz polimernega kompozita ultra visoke trdnosti z optimiziranimi profili za učinkovito stiskanje. Proti koroziji in visoko učinkovite surovine ter pravo mazanje z vodnim pršenjem zagotavljajo daljšo življenjsko dobo.

Ohišje rotorja

Brezoljni zračni kompresor VSD z vodnim mazanjem je izdelan iz aluminijastega brona z ohišjem, odpornim proti koroziji, za trdnost in vzdržljivost.

Ležaj

Znotraj hidrodinamičnega ležaja ni fizičnega stika, samo drsenje skozi vodni film, brez mazanja z mastjo, kar zagotavlja dolgo življenjsko dobo.

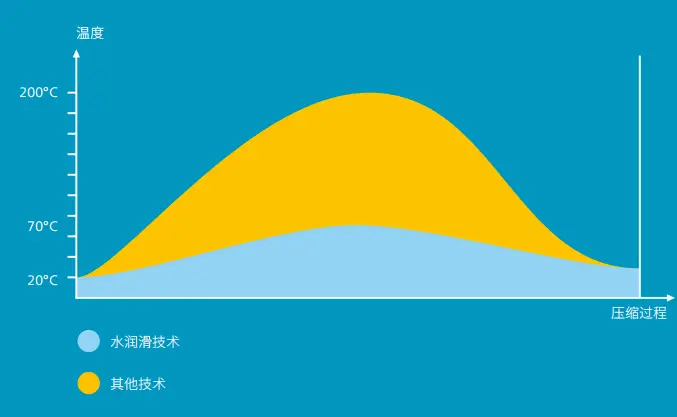

Kompresijska učinkovitost vodnega mazanja

Voda ima odlično hladilno moč in učinkovito odvaja toploto iz vira. Izguba energije zaradi proizvodnje toplote je odpravljena, več stisnjenega zraka pa je mogoče proizvesti na kilovat energije. Hladnejši stisnjen zrak zmanjša toplotno obremenitev komponent in s tem podaljša življenjsko dobo.

Odličen vodno mazan rotor

· Povečajte prostornino izpušnih plinov

· Zmanjšajte porabo energije na enoto

· Skoraj izotermna kompresija

·Tlačne vrednosti 7, 10 in 13 barov.

·Učinkovita hladilna zmogljivost vode v kombinaciji z natančno zasnovo zagotavlja vrhunsko energetsko učinkovitost AQ.

VSD: Zmanjšanje stroškov energije

Poraba energije kompresorja predstavlja več kot 70 % stroškov celotnega življenjskega cikla, proizvodnja stisnjenega zraka pa porabi več kot 40 % celotnega računa za elektriko v obratu. Za zmanjšanje porabe energije je Atlas Copco razvil brezoljni zračni kompresor VSD z vodnim mazanjem. Tehnologija VSD ne le prihrani veliko energije, ampak tudi varuje okolje za prihodnje generacije. Zahvaljujoč nenehnemu vlaganju v to tehnologijo Atlas Copco na trgu ponuja široko paleto zračnih kompresorjev s pogonom s spremenljivo hitrostjo (VSD).

VSD: Poraba energije niha glede na povpraševanje po plinu

● 35-odstotni povprečni prihranek energije v proizvodnih procesih z dramatičnimi spremembami povpraševanja po plinu

Krmilnik z barvnim zaslonom Elektronikon° krmili hitrost motorja in pretvornik

● Brez nedelujočih in praznih odpadkov

● Posebna zasnova motorja VSD, lahko zažene/ustavi pri polnem tlaku, brez odpadkov pri praznjenju

● Odpravite konični zagonski tok

● Nizek delovni tlak zmanjša puščanje sistema

● EMC elektromagnetna združljivost v skladu s standardi (2004/108/EG)

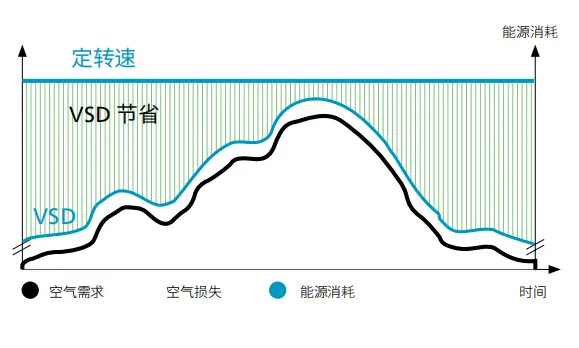

Konstantna hitrost: nenastavljiva poraba energije

Tradicionalni kompresorji s konstantno hitrostjo imajo samo eno hitrost in so 100 % odprti. Posledica tega je velika izguba energije, ko je povpraševanje nizko.

Do 35 % prihranek energije

Tehnologija AQ VSD podjetja Atlas Copco sledi spremembam porabe plina pri strankah in prilagaja hitrost kompresorja v realnem času, s čimer doseže povprečne prihranke energije do 35 odstotkov in skupne prihranke stroškov v življenjskem ciklu približno 22 odstotkov.

Skupni stroški življenjskega cikla kompresorja

● Stroški porabe energije

● Varčevanje z energijo zaradi VSD

● Stroški nakupa opreme

● Stroški vzdrževanja
