Hladilni sušilnik zraka

Opišite: hladilni sušilnik Atlas Copco F6-400

Hladilni sušilnik zraka Atlas Copco tipa F uporablja izmenjevalnik toplote tri v enem, ki združuje separatorje zrak/zrak, zrak/hladilno sredstvo in vodo. To učinkovito odstrani tekočo vodo, ločeno po ohlajanju, in predhodno ohladi stisnjen zrak, kar izboljša učinkovitost izmenjave toplote.

Zakaj je potreben suh stisnjen zrak?

Stisnjen zrak služi številnim različnim industrijskim področjem. Čisto in suho mora biti povsod, v vsakem trenutku. Surov stisnjen zrak vsebuje trdne, tekoče in plinaste nečistoče. Te snovi lahko poškodujejo vaš zračni sistem in končne izdelke. Vlaga je ključni del neobdelanega zraka. Lahko povzroči težave, kot so rja na cevovodu, zgodnja obraba pnevmatskih orodij in kvarjenje izdelka.

1. Izogibanje nevarnostim zaradi vlage

Ko je zrak okoli nas stisnjen, se koncentracija vodne pare in delcev v njem močno poveča. Na primer, zunanji zrak v zaprtih prostorih je stisnjen na 7 barov (e)/100 psig, kar poveča vsebnost hlapov ali vlažnost za približno 8-krat, nato pa se ohladi, da nastane tekoča voda. Količina vode je odvisna od specifične uporabe. Stisnjen zrak lahko dejansko vsebuje tri oblike vode: tekočo vodo, vodno meglo (meglo) in hlape (plin). Zato je izredno pomembno učinkovito odstranjevanje vlage iz stisnjenega zraka.

2. Vlaga v zraku lahko povzroči

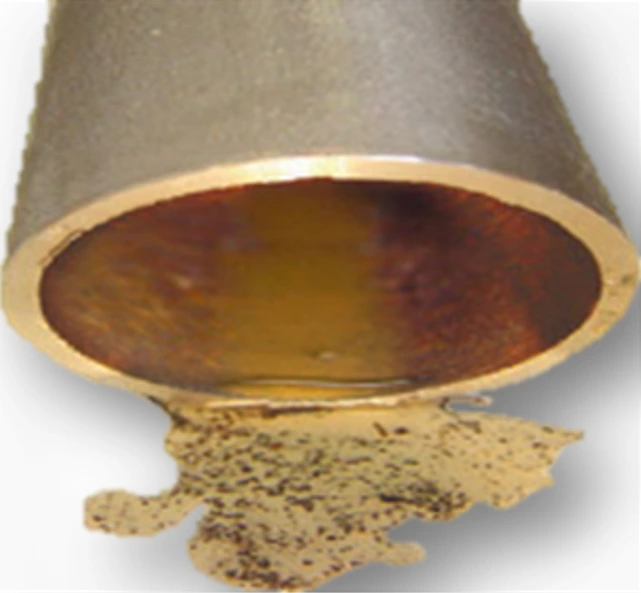

− Korozija cevi za stisnjen zrak.

− Poškodbe in okvare pnevmatske opreme.

− Korozija cevi, ki vodi do puščanja stisnjenega zraka.

- Slaba kakovost premaza povzroči poslabšanje postopka elektrostatičnega brizganja.

- Zmanjšana kakovost končnega izdelka.

3. Načelo dehidracije hladilnih sušilnikov

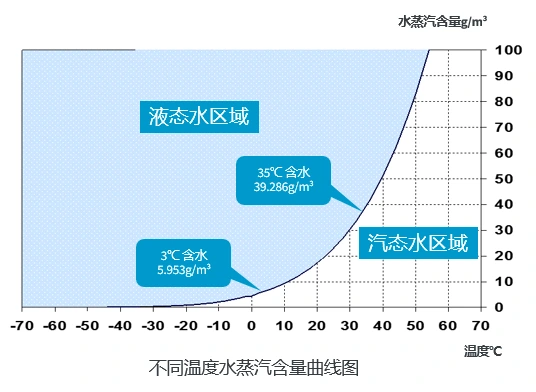

Slika prikazuje, da zrak zadržuje različne količine vodne pare pri različnih temperaturah. Zrak se ohlaja in njegova raven vodne pare se prav tako zniža. Krivulja ima točke, ki označujejo nivoje nasičene vodne pare. Temperatura za vsako od teh točk je rosišče. Nižje rosišče pomeni manj vodne pare v stisnjenem zraku. Hladilni sušilniki zraka uporabljajo to fizično pravilo. Pustijo, da stisnjen zrak zamenja toploto s hladilnim sredstvom. To dejanje zniža temperaturo stisnjenega zraka. Vodna para ohlajenega zraka se spremeni v tekočo vodo. Ta tekočina se izprazni iz sistema. Na primer, vsebnost nasičene vodne pare v stisnjenem zraku pri 35 ℃ je 39,286 g/m³. Po izmenjavi toplote s hladilnim sredstvom in ohlajanju na 3 ℃ je vsebnost nasičene vodne pare 5,953 g / m³. Razlika 33,333 g /m³ označuje količino vode, odstranjene po hlajenju in dehidraciji v zamrzovalnem sušilniku. To pomeni, da se po prehodu stisnjenega zraka skozi zamrzovalni sušilnik odstrani približno 85 % vlage, kar zagotavlja, da sušenje stisnjenega zraka ustreza zahtevam proizvodnega procesa.

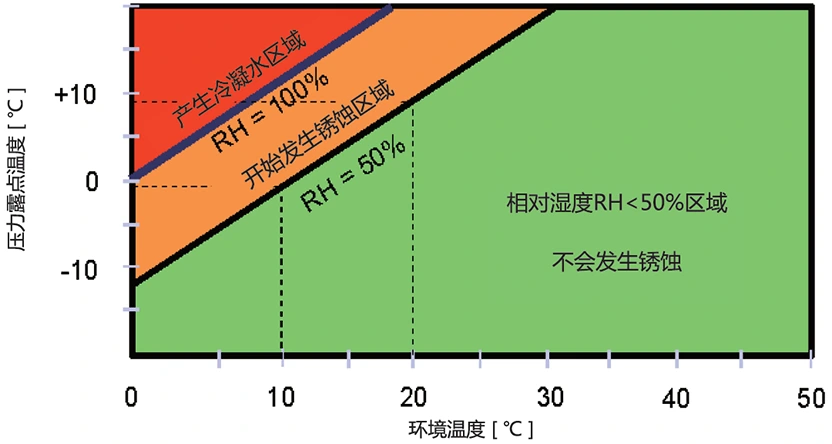

Nadaljnja analiza kaže, da hlajenje stisnjenega zraka samo pretvori vodno paro v tekočo vodo. Nato to tekočo vodo loči od stisnjenega zraka. Slaba drenaža omogoča, da tekoča voda teče nazaj v spodnje cevi s stisnjenim zrakom. Na ta način ne boste dosegli želenega rezultata ločevanja vode. Kondenzirani stisnjeni zrak ima 100% relativno vlažnost. Temperatura zraka se mora dvigniti, da se ta vlažnost zniža. Brez tega dviga temperature bo vodna para v stisnjenem zraku še vedno razjedala cevi in ​​orodja na zračni pogon. Relativna vlažnost stisnjenega zraka pri segrevanju pade. Ohlajen, kondenziran in odvoden stisnjen zrak potrebuje povišanje temperature. To zniža vlažnost pod 50 %.

Hladilni sušilnik zraka Atlas Copco tipa F uporablja izmenjevalnik toplote tri v enem, ki združuje separatorje zrak/zrak, zrak/hladilno sredstvo in vodo. To učinkovito odstrani tekočo vodo, ločeno po ohlajanju, in predhodno ohladi stisnjen zrak, kar izboljša učinkovitost izmenjave toplote. Hkrati segreje dehidriran stisnjen zrak na temperaturo, ki je za 10 °C nižja od vstopne temperature, s čimer zagotovi relativno vlažnost stisnjenega zraka po obdelavi pod 50 %, kar preprečuje korozijo in doseže pravi učinek dehidracije hladilnega sušilnika zraka.

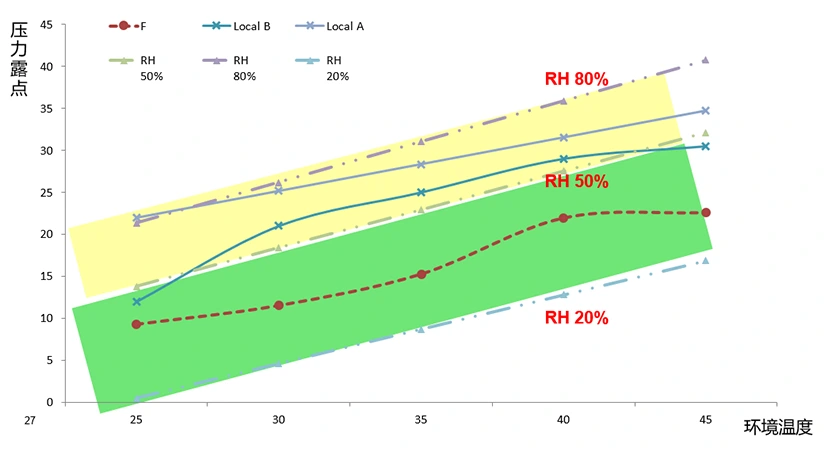

Kot je prikazano v spodnjih izmerjenih podatkih, je z vhodnim tlakom stisnjenega zraka 7 barov, vstopno temperaturo 35 °C, tlačno rosišče 7 °C in končno izpušno temperaturo 25 °C relativna vlažnost zraka 30 %, kar učinkovito preprečuje korozijo cevovodov in opreme, ki uporablja zrak.

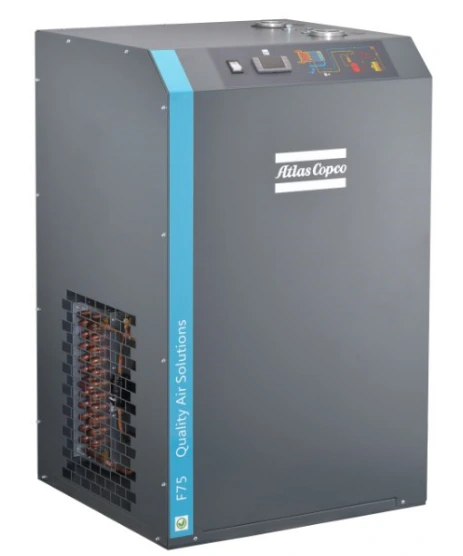

F6-400 (F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335 in F400)

Standardni obseg dobave: F6-400 je zračno hlajen hlajen sušilnik stisnjenega zraka. Sušilna enota vključuje vse notranje cevi, armature in električne sisteme. Sestavljen je iz visoko zmogljivega hladilnega kompresorja z neposrednim pogonom, popolnoma zaprtega zračno hlajenega motorja ter sistemov za mazanje, hlajenje in klimatizacijo.

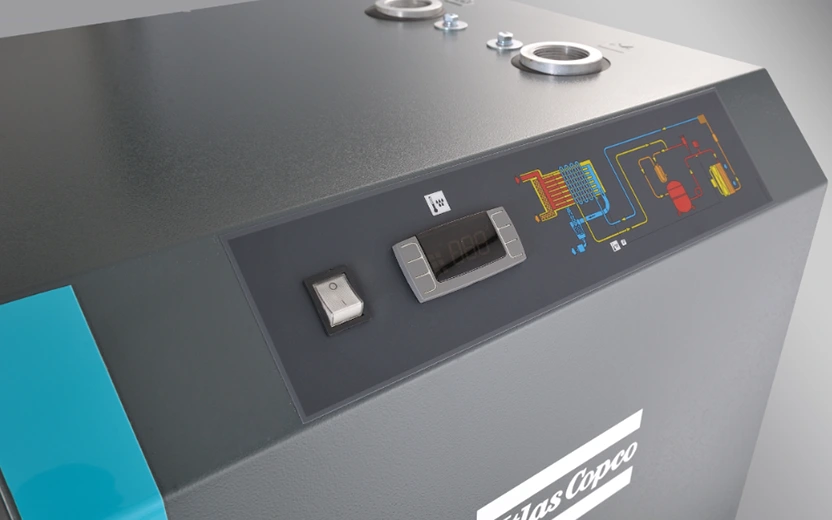

Sušilni stroj je nameščen v zvočno izoliranem ohišju. Na sprednji plošči je računalniški krmilni modul z gumbom za zagon/ustavitev in prikazom rosišča.

Zasnovan za ekstremne pogoje delovanja

F6-400 je zasnovan za neprekinjeno delovanje v najbolj ekstremnih pogojih. Vsi vrtljivi deli so popolnoma zaprti, kar preprečuje kontaminacijo in zagotavlja dolgotrajno zanesljivo delovanje. Hladilni sistem sušilnega stroja je posebej zasnovan za dobro delovanje pri temperaturah okolja do 45 °C/113 °F.

Opis komponente:

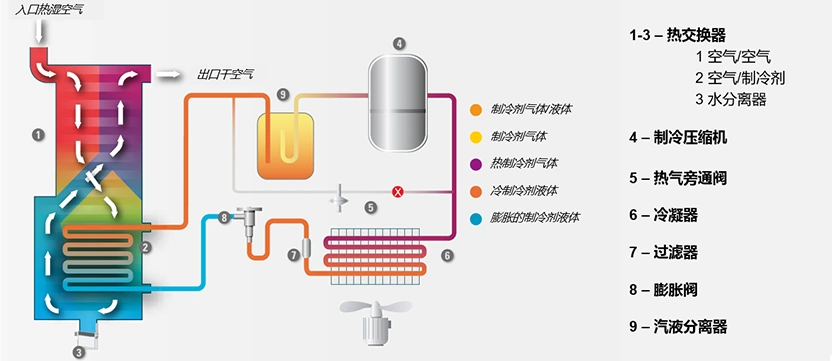

Shematski diagram hladilnega sušilnika Atlas Copco
