Centrifugalni kompresor procesnega plina

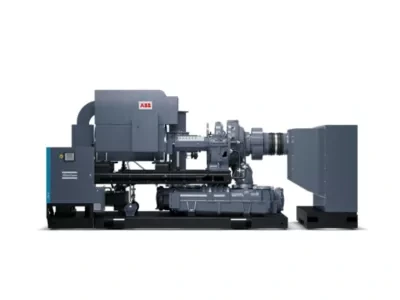

Enostopenjski centrifugalni kompresor ZHL

Energetsko učinkoviti centrifugalni kompresorji do 2 bar(g)/29 psig

Kaj je enostopenjski centrifugalni zračni kompresor?

Centrifugalni kompresorji za procesni plin uporabljajo centrifugalne sile za ustvarjanje pretoka in tlaka. Centrifugalna tehnologija je izjemno učinkovit način pridobivanja stisnjenega zraka.

Menjalnik z glavno pogonsko gredjo poganja motor. Tako menjalnik kot glavna pogonska gred poganjata visokohitrostne gredi z enim ali več tekači. Enostopenjski turbo kompresorji imajo samo eno rotorje in dovajajo zrak pri tlaku do 2 bar(g).

Kakšna je razlika med enostopenjskim in dvostopenjskim kompresorjem?

Beseda "stopnja" se nanaša na število stopenj stiskanja, skozi katere gre zrak, da doseže zahtevani zračni tlak. Hitro vrtljivi tekači ustvarjajo dinamično povečanje tlaka v kompresorju. Število rotorjev in s tem stopenj bo odvisno od potrebnega izstopnega tlaka.

Za aplikacije, ki zahtevajo 2 bara (g) ali manj, zadostuje en rotor ali enostopenjski kompresor, da zadosti zahtevanemu tlaku. Z dvostopenjskim ali (tristopenjskim) kompresorjem lahko dosežemo višje tlake.

Prednosti

Zakaj so naši enostopenjski turbo brezoljni zračni kompresorji edinstveni?

Z zasnovo našega ZHL želimo ponuditi energetsko učinkovitejšo rešitev za tiste aplikacije, ki zahtevajo pretok 7000 m3/h ali več in tlak do 2 bar(g)/ 29 psig. Inovativna zasnova zagotavlja učinkovito dovajanje zraka, tudi če ima proces spremenljivo potrebo po zraku.

Poleg tega imajo naše enote certifikat razreda 0. To zagotavlja vašemu procesu kakovosten zrak brez olja.

Edinstven dizajn z dvojnim tesnilom zagotavlja vaš proizvodni proces kakovostnega zraka. Zahvaljujoč oljnim in zračnim tesnilom nobeno mazalno olje ne more vstopiti v rotorje, kar ima za posledico dovod zraka brez olja, certificiranega razreda 0.

Trajnostni proizvodni proces

Do 80 % celotnih stroškov življenjskega cikla gre za njegovo porabo energije. Načrtovanje naših centrifugalnih kompresorjev za procesni plin tako, da so čim bolj energetsko učinkoviti, tako ne koristi le planetu, ampak tudi pomeni donosnost vaše naložbe. Zagotavljanje, da je vaša naprava za stisnjen zrak čim bolj energetsko učinkovita, je odličen način, da naredite svoj proizvodni proces bolj trajnosten.

Trajnost je jedro našega oblikovalskega procesa:

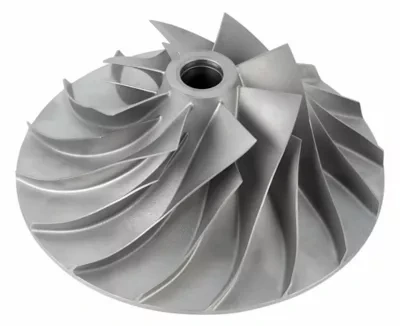

•Z našo namensko zasnovo rotorja, nagnjenega nazaj, turbo kompresor kar najbolje izkoristi vsako različico moči in tlaka. Različni tipi rotorjev omogočajo dimenzioniranje pravega turbo kompresorja za širok spekter uporabe. Ne glede na to, kako različne so delovne točke, z našo veliko izbiro tipov rotorjev razumemo umetnost optimizacije delovanja za vaše specifične potrebe.

•Naše turbo kompresorje ZHL poganja širok nabor visoko učinkovitih motorjev. Nizkonapetostne različice (do 560kW) so opremljene z vgrajenim YD-starterjem. Na voljo so različne izbire motorjev, tako zračno kot vodno hlajeni.

• Dovodne vodilne lopatice so učinkovit način prilagajanja pretoka pri spremenljivi povpraševanju po zraku.  Nastavljive vstopne vodilne lopatice prihranijo do 9 % energije v primerjavi z uporabo vstopnega ventila. Dovodne vodilne lopatice krmili aktuator na osnovi servo motorja, kar je stroškovno učinkovit in zanesljiv način za nadzor pretoka pri spremenljivih zahtevah po zraku v celotnem območju vrtenja kompresorja.

•Naši naknadni hladilniki združujejo kompaktnost z nizko pristopno temperaturo in minimalnim padcem tlaka, da povečajo skupno energetsko učinkovitost.

Proti ogljično nevtralnemu proizvodnemu procesu

Poleg energijsko učinkovite zasnove jedra lahko naš enostopenjski turbo kompresor kombinirate z enoto za rekuperacijo energije in centralnim krmilnikom in/ali krmilnikom enote, da dodatno zmanjšate ogljični odtis vašega proizvodnega procesa:

• Delujoči kompresor neizogibno proizvaja toploto. Če dodate enoto za rekuperacijo energije, lahko obnovite do 94 % kompresijske toplote. Brez rekuperacije energije se ta toplota izgubi v ozračju prek hladilnega sistema in sevanja. Naša enota za rekuperacijo energije uporablja kompresijsko toploto za segrevanje vode. To toplo vodo lahko uporabite za sanitarne namene in ogrevanje prostorov ali pa jo ponovno uporabite drugje v svojem procesu.

• Standardni algoritem za optimizacijo preklopa našega krmilnika enote Elektronikon® nenehno povečuje obseg preklopa enote. To omejuje izpihovanje in izboljša energetsko učinkovitost v vseh pogojih delovanja.

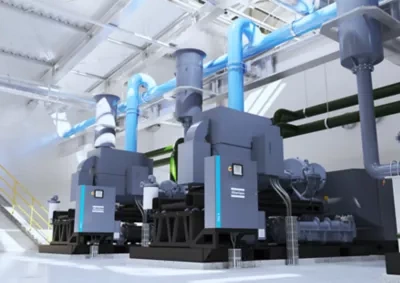

• Centrifugalne kompresorje za procesni plin ZHL je mogoče preprosto združiti z našim centralnim krmilnikom Optimizer 4.0. Osrednji krmilnik zagotavlja, da je delovanje pravilno razdeljeno na več kompresorjev, kar vodi do manjše obrabe, več možnosti nadzora in manjše porabe energije.

Tehnična specifikacija
